LAiV Harmony µDDC

Harmony µDDC – kompaktný digitálno-digitálny prevodník (DDC) s presným femtosekundovým hodinovým systémom, proprietárnym FIFO bufferom a reclockingom, ktorý regeneruje digitálny signál pred jeho odoslaním do DAC-u, s podporou PCM do 768 kHz a DSD512 cez USB a I²S, galvanicky izolovaným I²S výstupom a vstupom pre externé 10 MHz master clock hodiny

Popis produktu

LAiV Harmony µDDC je digitálno-digitálny prevodník, ktorý sa zapája medzi digitálny zdroj a DAC. Na rozdiel od DAC-u sám neprevádza digitálny signál na analógový: jeho úlohou je signál prijať, načasovať pomocou vlastných presných hodín a odovzdať ho ďalej do kompatibilného prevodníka.

Základom je proprietárny FIFO buffer s reclockingom. Vstupné dáta sa dočasne ukladajú do bufferu a následne sa znovu časujú pomocou femtosekundového oscilátora. Cieľom je obmedziť časové odchýlky, teda jitter, ktoré môžu v digitálnom reťazci vznikať v zdroji, USB rozhraní alebo transporte. Spracovanie riadi FPGA Intel Altera Cyclone.

µDDC ponúka vstupy USB, I²S, AES/EBU a koaxiálny S/PDIF, pričom digitálny výstup je I²S. I²S výstup je galvanicky izolovaný, čo má prerušiť elektrickú cestu pre rušenie a zemné slučky medzi prevodníkom a nadväzujúcim DAC-om. Pre pokročilé zostavy je k dispozícii aj vstup pre externé 10 MHz master clock hodiny.

Cez USB a I²S podporuje až PCM 768 kHz a DSD512; pri AES/EBU a koaxiálnom vstupe limitom je PCM 192 kHz a DSD64 cez DoP. Ide teda o komponent pre používateľov, ktorí už majú digitálny transport a DAC s kompatibilným I²S vstupom a chcú vyskúšať samostatnú regeneráciu digitálneho signálu.

Vlastnosti

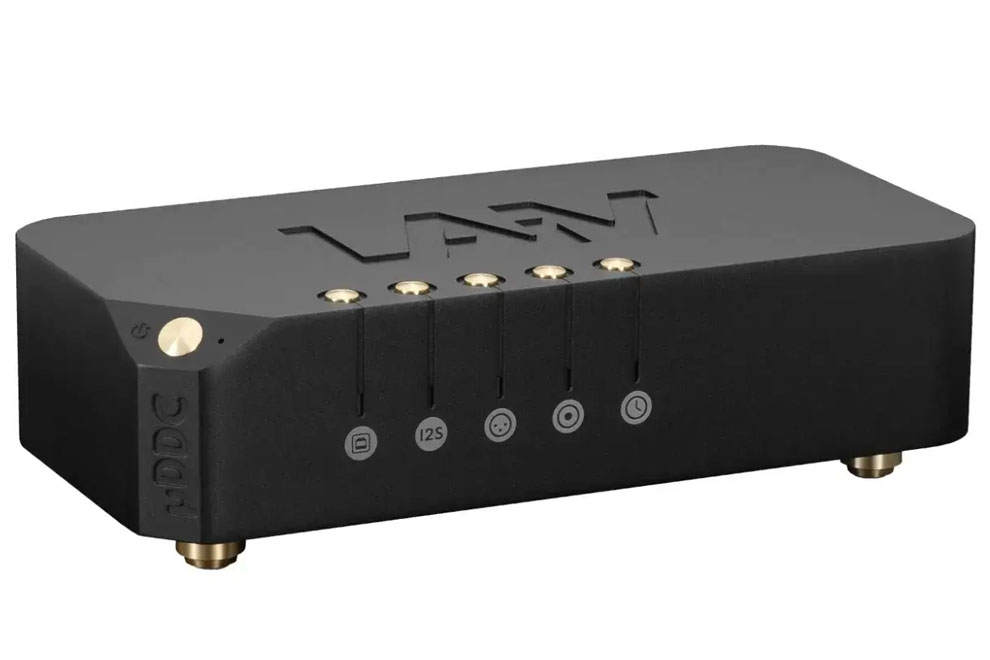

• LAiV Harmony µDDC: Digitálno-digitálny prevodník bez analógového DAC výstupu. Vyžaduje nadväzujúci DAC s kompatibilným I²S vstupom.

• Funkcia DDC: Prijíma digitálny audio signál z transportu alebo počítača, spracuje jeho časovanie a odošle digitálny výstup do DAC-u. µDDC sám neobsahuje streamovací prehrávač ani analógový výstup.

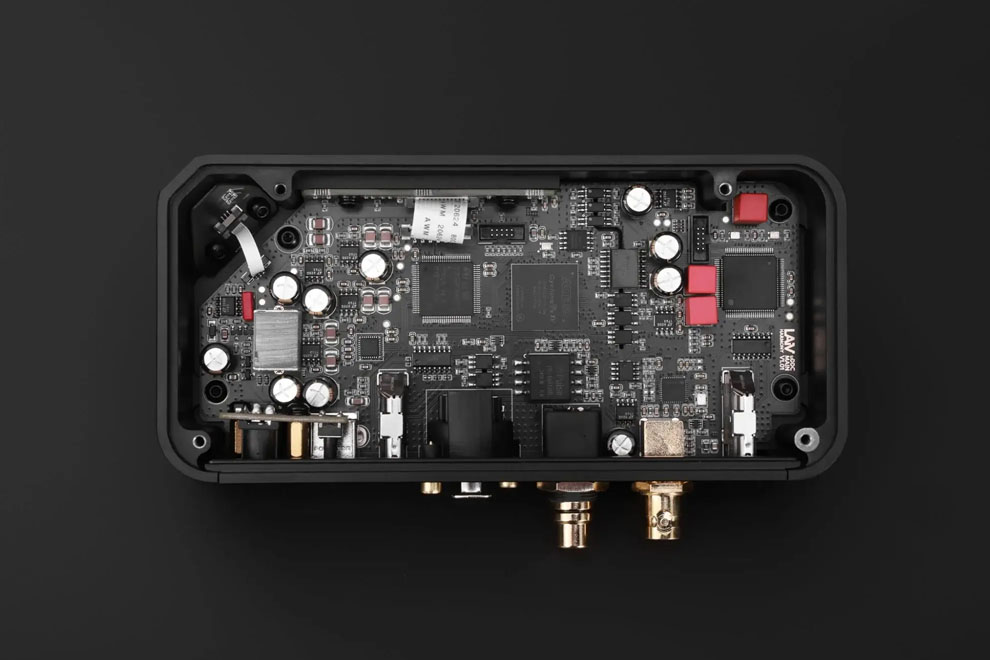

• FPGA: Intel Altera Cyclone FPGA riadi smerovanie a digitálne spracovanie signálu.

• FIFO buffer: Proprietárny buffer dočasne ukladá prichádzajúce digitálne dáta pred ich výstupom.

• Reclocking: Digitálny signál sa po uložení do bufferu znovu časuje podľa presných interných alebo externých hodín.

• Femto clock: Interný oscilátor s ultra nízkym fázovým šumom zabezpečuje referenčné časovanie výstupného signálu.

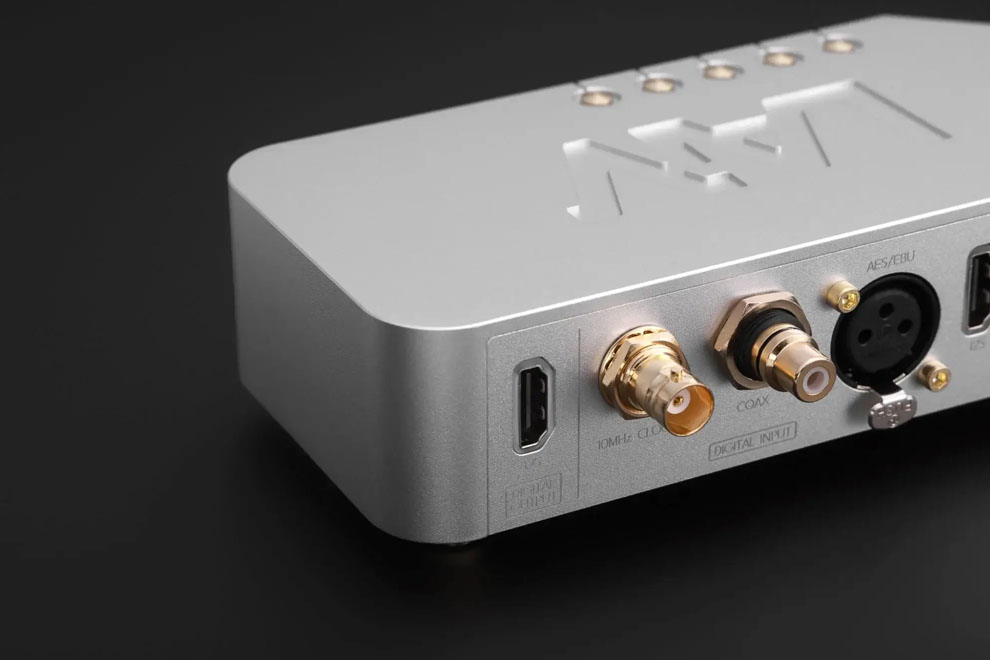

• Externý clock vstup: Jeden 10 MHz vstup s impedanciou 50 Ω, kompatibilný so štvorcovým aj sínusovým signálom. Tlačidlo na čelnom paneli prepína medzi internými a externými hodinami.

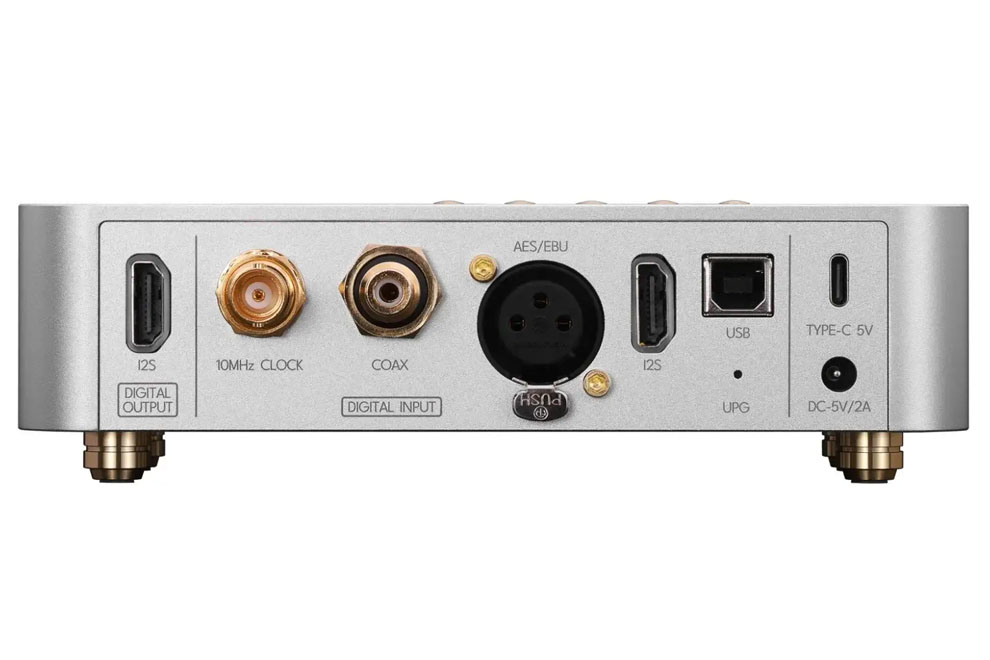

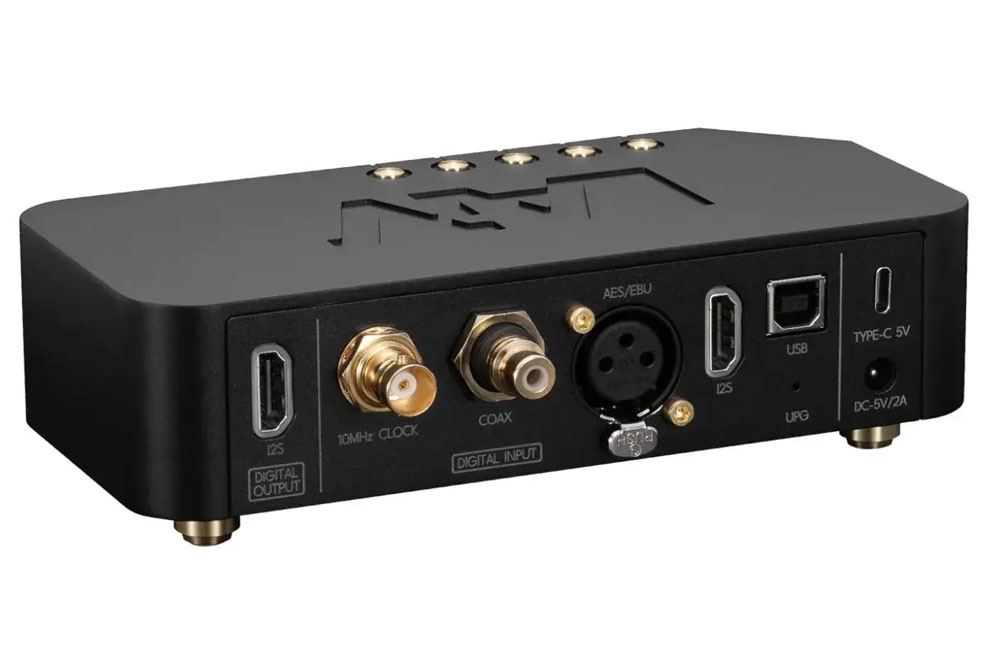

• Digitálne vstupy: Jeden USB, jeden I²S, jeden AES/EBU a jeden koaxiálny vstup.

• Digitálny výstup: Jeden I²S výstup s galvanickým oddelením.

• USB podpora: PCM od 44,1 do 768 kHz a DSD64 až DSD512.

• I²S podpora: PCM od 44,1 do 768 kHz a DSD64 až DSD512.

• AES/EBU podpora: PCM od 44,1 do 192 kHz a DSD64 cez DoP.

• Koaxiálny S/PDIF: PCM od 44,1 do 192 kHz a DSD64 cez DoP.

• Kompatibilita I²S: I²S cez HDMI nemá medzi výrobcami úplne jednotné zapojenie pinov. Pred prepojením treba preto overiť kompatibilitu pinoutu, formátu a podporovaných režimov s konkrétnym DAC-om.

• Galvanické oddelenie: I²S výstup elektricky izoluje nadväzujúci DAC od vstupnej časti µDDC, aby obmedzil prenos elektrického rušenia cez spoločnú zem.

• THD+N: 0,000005%, merané pri PCM 192 kHz a 1 kHz podľa podmienok výrobcu.

• Odstup signál/šum: Minimálne 145 dB, podľa merania výrobcu.

• Presluch: Najviac −165 dB, podľa merania výrobcu.

• Frekvenčná odozva: 15 Hz – 80 kHz v tolerancii ±0,5 dB.

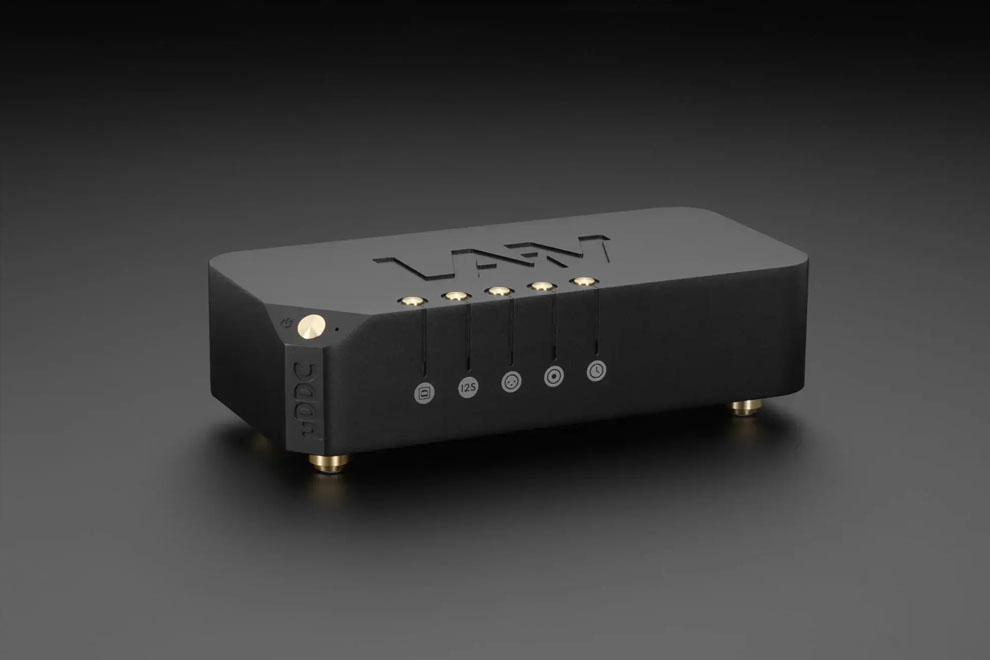

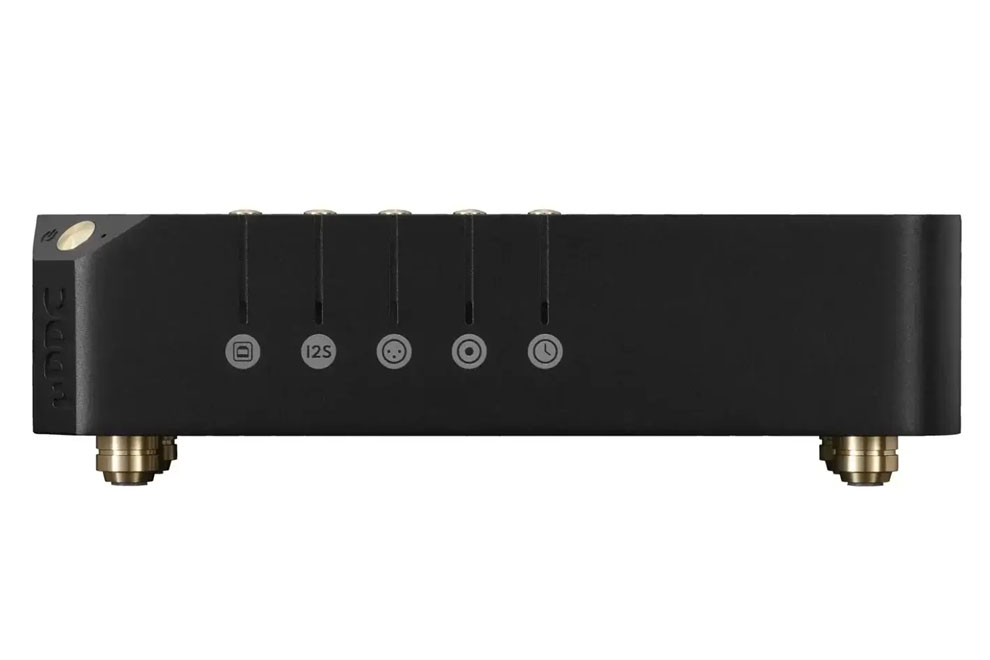

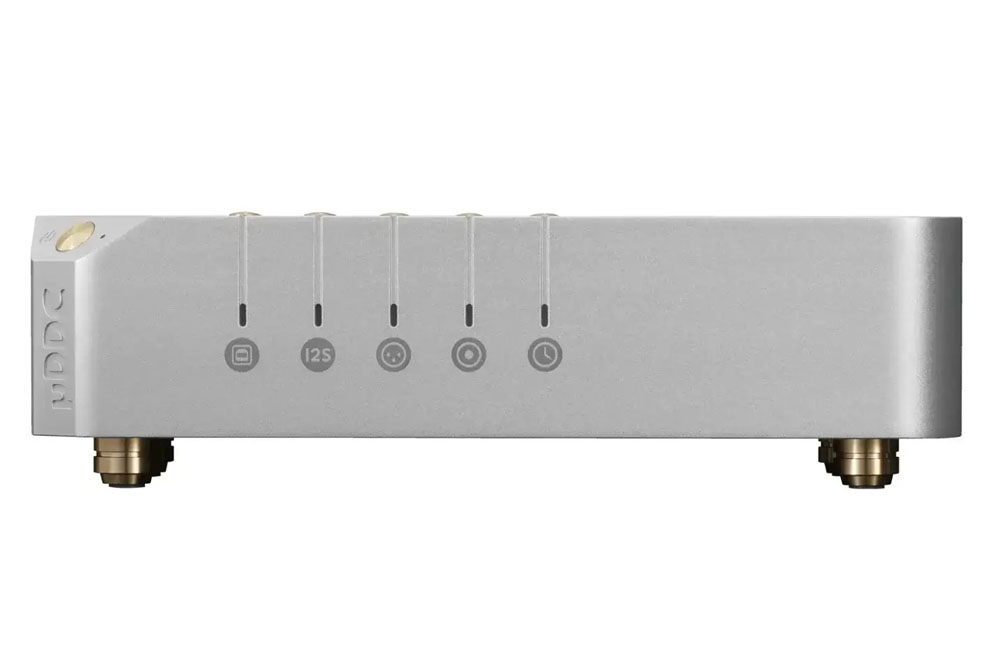

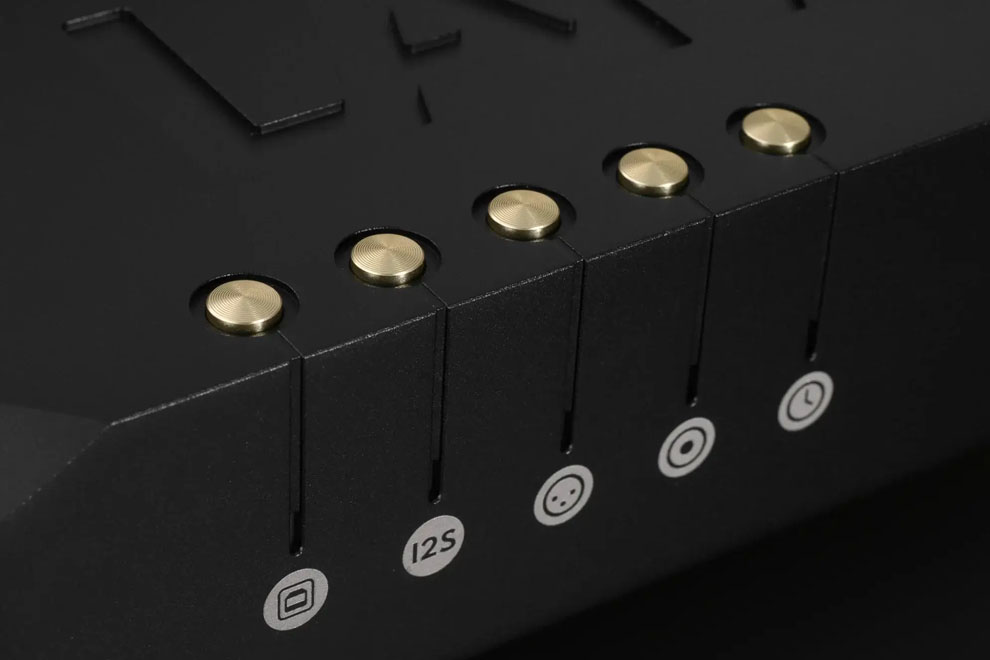

• Ovládanie: Tlačidlá na čelnom paneli slúžia na zapnutie alebo pohotovostný režim, výber vstupu a prepínanie interných či externých hodín.

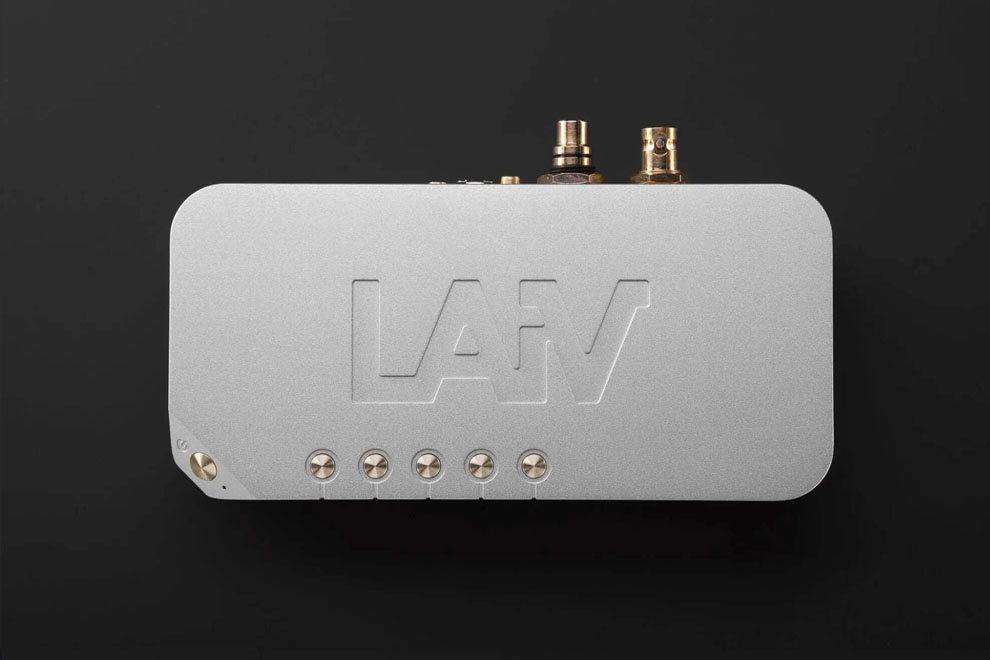

• Šasi: Kompaktné unibody CNC hliníkové šasi z hliníka leteckej kvality, navrhnuté na mechanickú stabilitu, odvod tepla a tienenie citlivých obvodov.

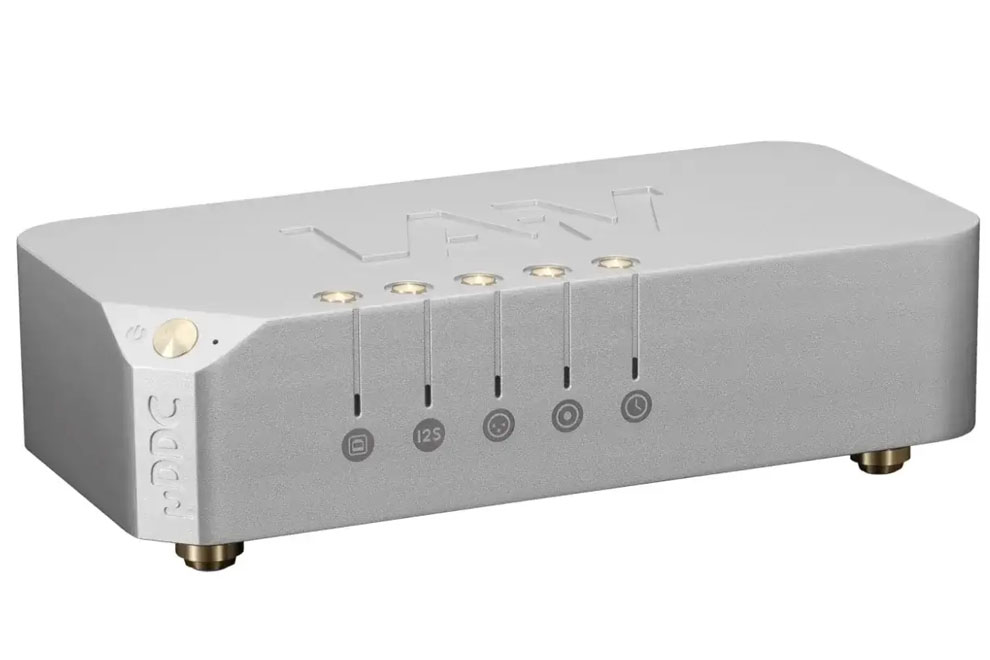

• Farebné prevedenie: Black (čierne) / Silver (strieborné)

• Hmotnosť: Približne 0,6 kg.

• Napájanie: Externý zdroj 5 V DC / 2 A s konektorom 5,5 × 2,1 mm.

• Obsah balenia: Harmony µDDC, napájací adaptér s vymeniteľnými zástrčkami a stručný návod na spustenie.

Hlavní konkurenti

Hlavné prednosti

• Digitálno-digitálny prevodník s FIFO bufferom a reclockingom.

• Interný femto clock s ultra nízkym fázovým šumom.

• Možnosť synchronizácie externým 10 MHz master clockom.

• FPGA Intel Altera Cyclone.

• USB, I²S, AES/EBU a koaxiálny digitálny vstup.

• Galvanicky izolovaný I²S výstup.

• PCM do 768 kHz a DSD512 cez USB a I²S.

• PCM do 192 kHz a DSD64 DoP cez AES/EBU a koaxiál.

• Kompaktné CNC hliníkové šasi.

• Jednoduché ovládanie priamo na zariadení.

• Nízka hmotnosť približne 0,6 kg.

• Napájanie 5 V DC / 2 A.

• Dostupný v čiernom alebo striebornom vyhotovení so zlatými detailmi.

Pre koho je LAiV Harmony µDDC ideálny?

1. Pre používateľov kvalitného externého DAC-u s kompatibilným I²S vstupom.

2. Pre tých, ktorí používajú počítač, USB transport, CD transport alebo streamer ako digitálny zdroj.

3. Pre audiofilov, ktorí chcú medzi zdroj a DAC zaradiť FIFO buffer a reclocking.

4. Pre zostavy, v ktorých sa rieši rušenie alebo zemné slučky medzi digitálnymi komponentmi.

5. Pre používateľov, ktorí chcú porovnať interné femto hodiny s externým 10 MHz master clockom.

6. Pre hi-res systémy s PCM do 768 kHz alebo DSD do DSD512.

7. Pre poslucháčov s komponentmi LAiV Harmony, ktorí hľadajú kompaktný digitálny doplnok k µDAC alebo Harmony DAC.

8. Pre tých, ktorí už majú DAC a streamer a hľadajú špecializovaný digitálny medzičlánok, nie ďalší DAC či streamer.
