Pro-Ject EVO 10 CC

Pro-Ject EVO 10 CC – 10″ gramofónové rameno s jednodielnou kónickou trubicou z uhlíkových vlákien, inverzným kardanovým uložením ABEC 7, nízkou efektívnou hmotnosťou 8,5 g a nastaviteľným VTA aj azimutom, určené pre kompatibilné gramofóny a analógové zostavy s ľahšími prenoskami s vyššou poddajnosťou

Popis produktu

Pro-Ject EVO 10 CC je stredná verzia radu EVO CC s efektívnou dĺžkou 254 mm a montážnou vzdialenosťou 238 mm. Je určené pre gramofóny s montážnou základňou pre 10″ rameno. Oproti 9″ verzii má dlhšiu geometriu, a teda o niečo nižšiu chybu sledovania drážky pri zachovaní rovnakých konštrukčných prvkov.

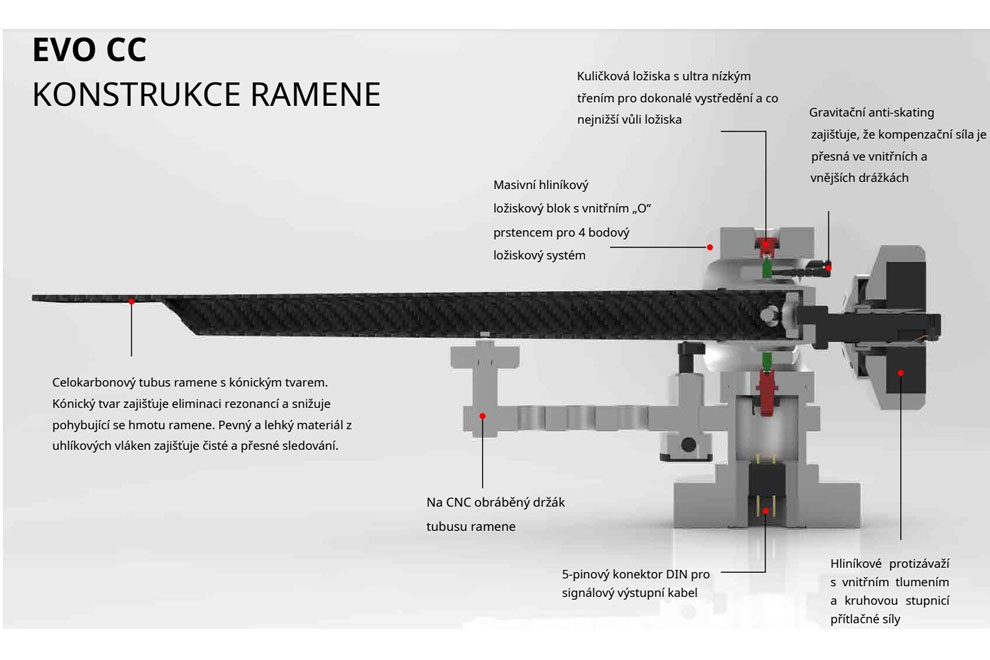

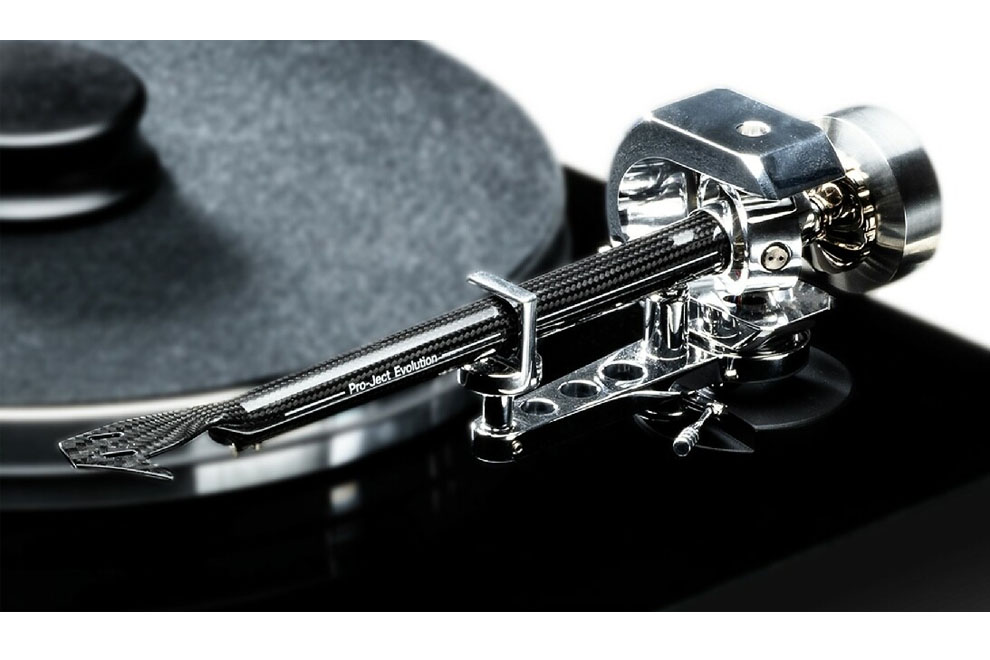

Trubica je vyrobená z jedného kusa uhlíkových vlákien, ktoré sú ľahké a zároveň pevné. Jej kónický tvar sa smerom k prenoske zužuje, čo obmedzuje odrazy stojatých vĺn. Výsledkom je nízka efektívna hmotnosť 8,5 g, vďaka ktorej je rameno vhodné najmä pre ľahšie prenosky s vyššou poddajnosťou.

Mechanickým základom je inverzné kardanové uloženie triedy ABEC 7 so štyrmi hrotmi z nehrdzavejúcej ocele. Ložisko je stabilné, má nízke trenie a umožňuje presné sledovanie drážky. Je osadené v celohliníkovom puzdre a jeho otvorený vonkajší prstenec obmedzuje zvonové rezonancie.

Trubica je pripevnená jednou skrutkou, takže sa dá natočiť a jednoducho tak nastaviť azimut. Výšku ramena (VTA) možno plynulo meniť po uvoľnení dvoch fixačných skrutiek. Konštrukciu dopĺňajú TPE tlmené protizávažie, medená vnútorná kabeláž a pozlátená 5-pinová DIN zásuvka.

Vlastnosti

• Pro-Ject EVO 10 CC – samostatné 10″ rovné gramofónové rameno s karbónovou trubicou.

• Trubica – jednodielna kónická trubica z uhlíkových vlákien.

• Dĺžka – nominálne 10″, efektívna dĺžka 254 mm.

• Montážna vzdialenosť – 238 mm medzi osou taniera a osou otáčania ramena.

• Presah – 16 mm.

• Uhol zalomenia – 21,4°.

• Uchytenie prenosky – rozstup montážnych drážok 12,7 mm (štandard 1/2″).

• Efektívna hmotnosť – 8,5 g.

• Hmotnosť prenosky – výrobca uvádza rozsah 6–14 g. Ide o rozsah, ktorý sa dá vyvážiť, nie o automatickú vhodnosť každej prenosky.

• Prítlak – nastaviteľný v rozsahu 0–3 g; konkrétnu hodnotu určuje výrobca prenosky.

• Nulové body – minimálny 126,8 mm, maximálny 248,2 mm.

• Ložiská – inverzné kardanové uloženie ABEC 7 so štyrmi hrotmi z nehrdzavejúcej ocele.

• Ložiskový blok – celohliníkové puzdro pre mechanickú stabilitu.

• Vonkajší prstenec – otvorená konštrukcia proti zvonovým rezonanciám.

• VTA – plynulé nastavenie výšky po uvoľnení dvoch fixačných skrutiek.

• Azimut – nastavenie natočením trubice upevnenej jednou skrutkou.

• Protizávažie – tlmené TPE prvkom.

• Zdvih – silikónom tlmený, nastaviteľný podľa výšky ramena.

• Vnútorná kabeláž – flexibilné vodiče z vysokočistej medi.

• Výstup – pozlátená 5-pinová DIN zásuvka.

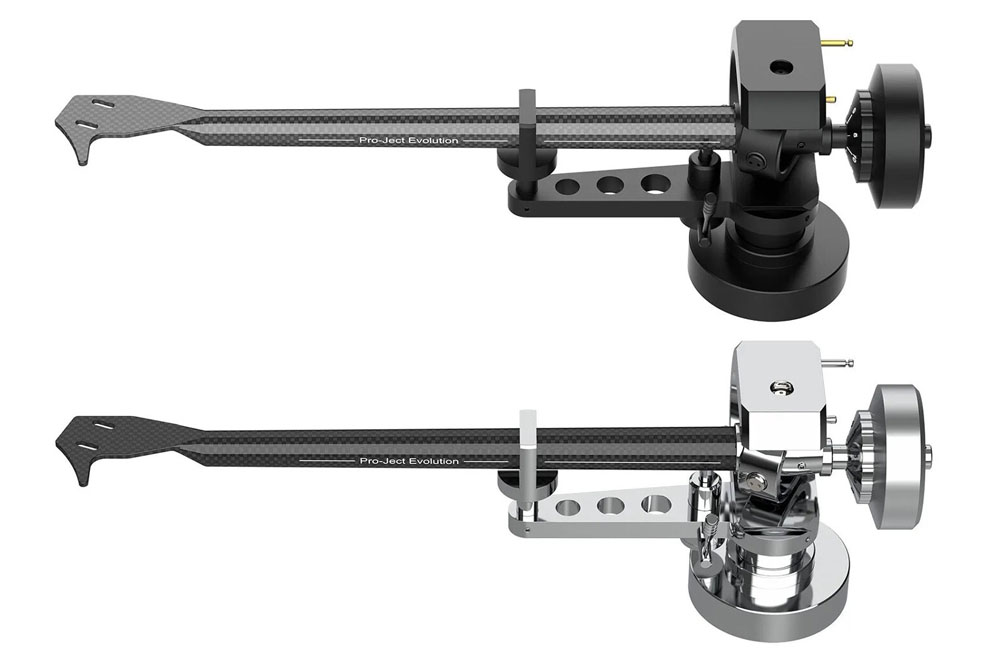

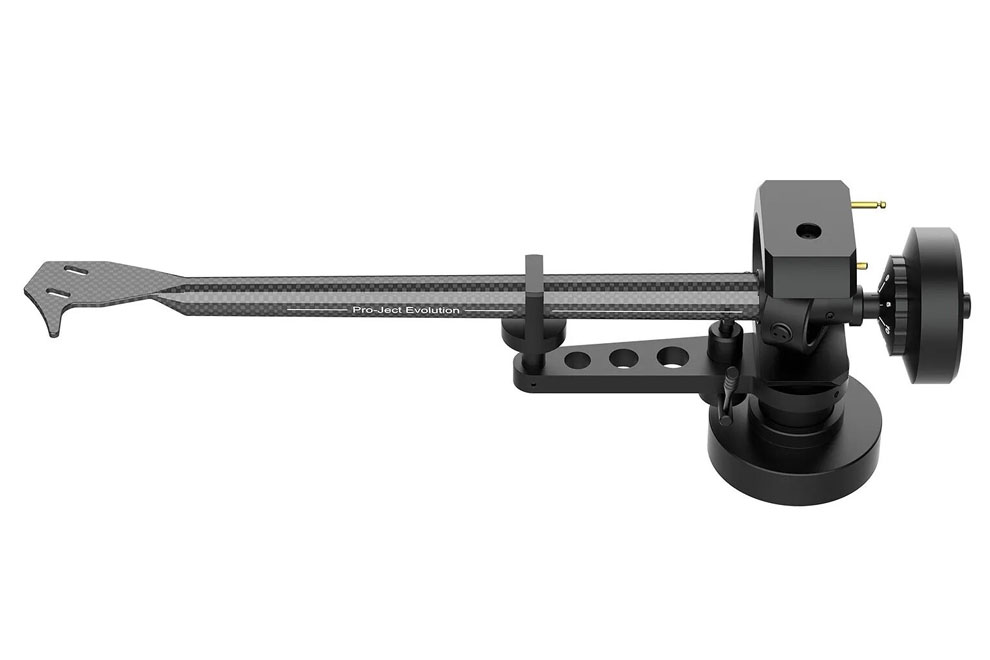

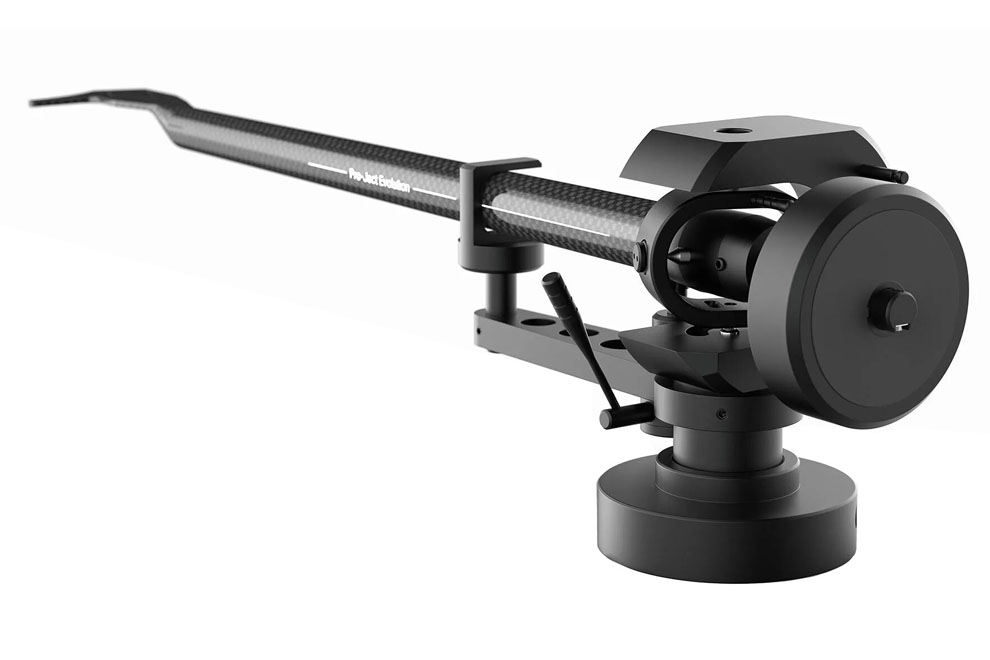

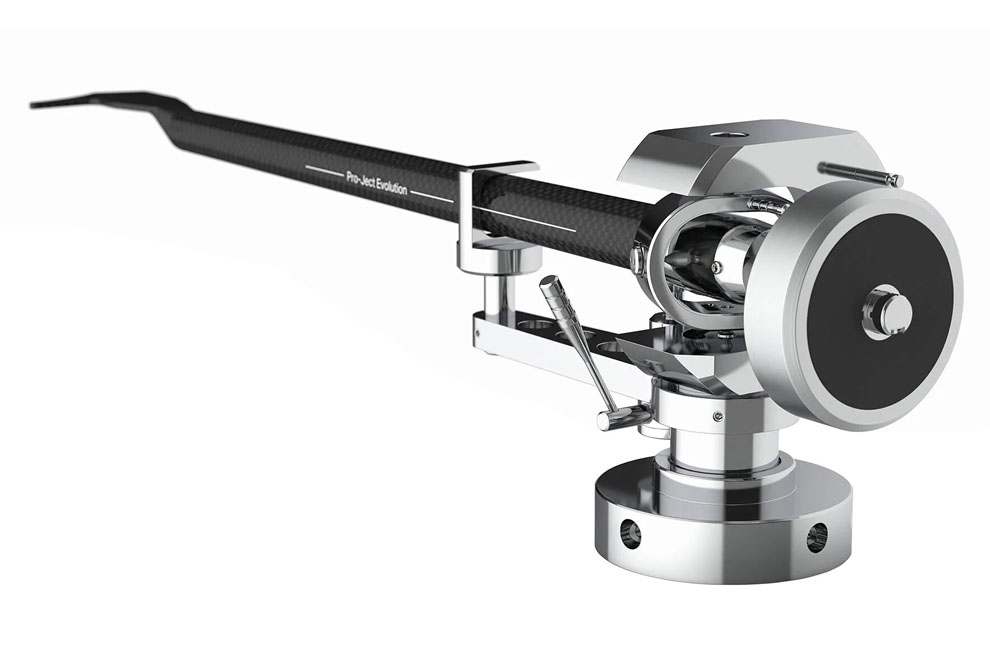

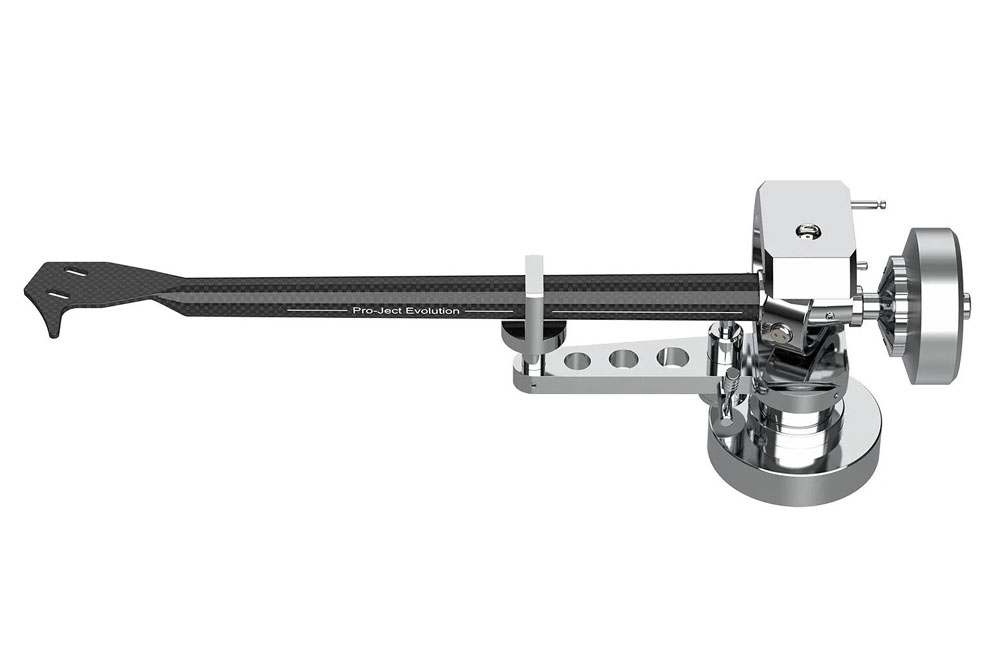

• Vyhotovenia – CC Black a CC HG; lesklé hliníkové diely sú ručne leštené.

• Hmotnosť – 269 g bez montážnej príruby.

• Pôvod – vyrobené v Európe.

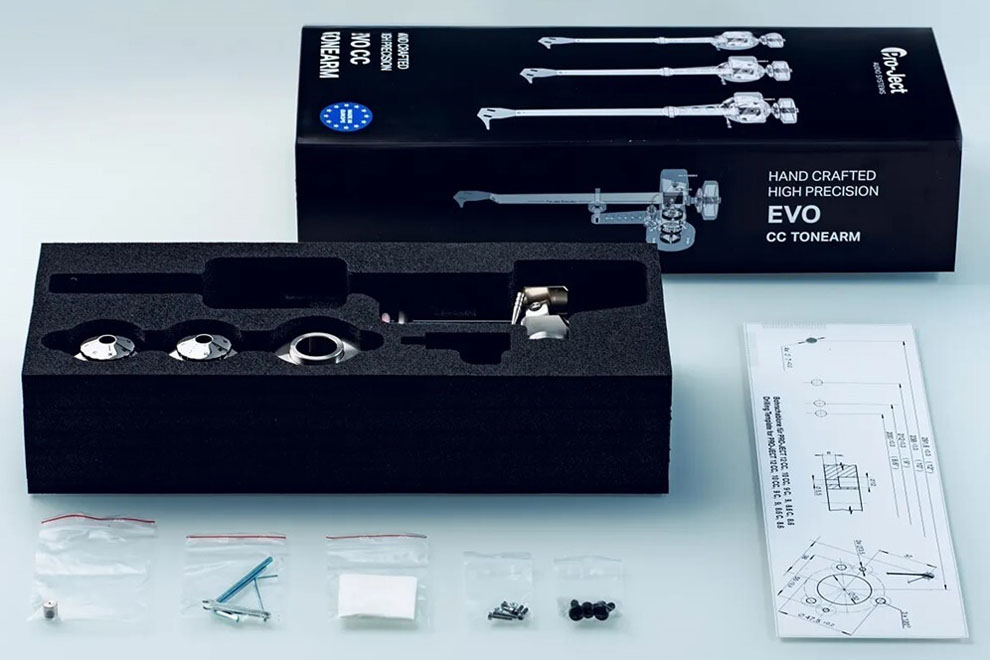

• Príslušenstvo – presný obsah balenia vrátane phono kábla a montážnych dielov treba overiť pri objednávke.

Odporúčania pre ramená EVO CC

V závislosti od hmotnosti headshell sú ramená EVO CC vhodné pre prenosky s poddajnosťou 12 až 30 µm/mN.
Najlepšie výsledky dosahujú ramená Pro-Ject EVO CC v spojení s prenoskami s vysokou poddajnosťou > 20 µm/mN a vyššou.
Ramená Pro-Ject EVO CC sú veľmi vhodné pre prenosky:

• Rad prenosiek Ortofon 2M
• Rad prenosiek Ortofon QUINTET
• Sumiko SONGBIRD
• Sumiko BLACKBIRD
• Sumiko MOONSTONE

O rezonančnej frekvencii

Pri výbere prenosky pre váš gramofón je potrebné vziať do úvahy celkovú efektívnu hmotnosť ramena (= efektívna hmotnosť ramena + hmotnosť prenosky + headshell + montážny hardvér) vo vzťahu k mechanickej poddajnosti (elasticite) konzolového systému prenosky. Správna mechanická zhoda medzi prenoskou a ramenom je jedným z najdôležitejších faktorov pre neutrálny zvuk. Nesúlad môže mať za následok menšie rozlíšenie dynamiky a mikrodynamiky, úzku zvukovú scénu, nafúknuté alebo tenké basy. Rezonančná frekvencia v rozmedzí 7 – 12 Hz je pre systém optimálna.

Výslednú rezonančnú frekvenciu možno vypočítať pomocou tohto vzorca: f = 1000 : (2 x π x √ (M x C))

f = 1000 : (2 x π x √ (M x C))
f – Rezonančná frekvencia prenosky (Hz)
π – 3,14159265359…
C – Bočná poddajnosť prenosky (μm/mN)
M – Celková hmotnosť systému prenosky (súčet hmotností prenosky, headshell, skrutiek +

• Rezonančná frekvencia v rozmedzí 7 – 12 Hz je pre systém optimálna.
• Rezonančný kmitočet mierne mimo optimálnej interval 6,5 – 7 Hz a 12 – 14 Hz možno považovať za možnosť, ktorú možno bez problémov použiť.
• Rezonančná frekvencia mimo intervalu 6,5 – 7 Hz a 12 – 14 Hz je sporná a systém nemusí fungovať správne.

Ako vybrať ideálne protizávažie

Z dodaných protizávaží odporúčame vybrať optimálne závažie podľa týchto pokynov:

(VTF = prítlak = vertikálna prítlačná sila):

1. Čím bližšie je protizávažie k bodu otáčania (pri odporúčanej VTF), tým nižšia je zotrvačnosť.

2. S najnižšou zotrvačnosťou (najbližšie čapu), získate pri použití najťažšieho vhodného protizávažia (pre odporúčanú VTF) najlepší zvuk.

3. Najprv vyberte najťažšie protizávažie a vyskúšajte, či je možné dosiahnuť správne nastavenie VTF. Pokiaľ nie, použite ľahšie protizávažie.

Doplňujúca poznámka:

Pokiaľ sa jedná o novú prenosku, je vhodné nastaviť prítlačnú silu o niečo vyššiu, než je doporučené. Po niekoľkých hodinách hrania je možné potom znížiť prítlak na odporúčanú hodnotu.

Detailný popis, nastavenie a porovnanie ramien EVO v českom jazyku nájdete v sekcii „PDF“ v úvode stránky ↑
