Ortofon Stereo Test Record LP

LP Ortofon Test Record – 15-stopový testovací záznam pre dokonalé nastavenie a zarovnanie prenosky

Parametre

• Ortofon Stereo Test Record LP –  15-stopový testovací záznam pre dokonalé nastavenie prenosky
• Testovací záznam Ortofon je navrhnutý tak, aby vám umožnil otestovať váš HiFi systém v tom najprirodzenejšom zvukovom prostredí, teda doma
• Testovacia nahrávka obsahuje špeciálne testovacie signály vyvinuté na analýzu výkonu prenosky, ako aj jeho interakcie s vaším ramenom a gramofónom
• Pred testovaním prenosky si overte funkčnosť systému HiFi
• Ľavý reproduktor by mal byť pripojený k ľavému kanálu zosilňovača a pravý reproduktor k pravému kanálu zosilňovača
• Oba reproduktory by mali pracovať na rovnakej fáze a mali by byť optimálne umiestnené v miestnosti
• Testovacia nahrávka je určená na prehrávanie cez váš systém so zabudovanou ekvalizáciou RIAA
• Odporúča sa, aby bol regulátor hlasitosti nastavený na strednú úroveň signálu
• Pre správnu inštaláciu a nastavenie gramofónu si prečítajte pokyny v návode na gramofón a ramienko, nastavte ramienko tak, aby bolo rovnobežné s povrchom platne, nastavte overdrive a anti-skating podľa odporúčaných špecifikácií vášho gramofónu a nastavte presah
• Nastavenie azimutu alebo vertikálneho zarovnania prenosky je veľmi dôležité pre optimálnu separáciu kanálov
• Môžete to ľahko skontrolovať tak, že prenosku položíte na tenké zrkadlo umiestnené na povrchu nahrávky a preskúmate, či je odraz pri pohľade spredu kolmý na hrot
• Počas tejto skúšky musí byť rameno vždy rovnobežné so záznamovým povrchom
• Ak sa to nedá dosiahnuť kvôli hrúbke zrkadla, odstráňte LP platňu a pracujte priamo na podložke
• Správny postup nastavenia prenosky alebo ramena nájdete v používateľskej príručke k gramofónu alebo gramofónovej platni

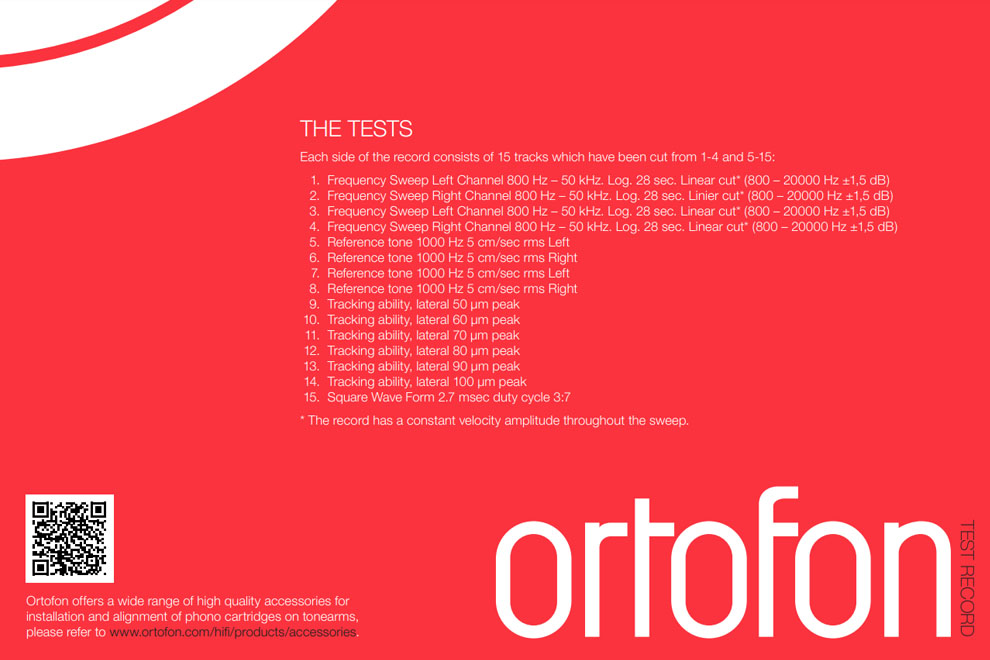

Testovacie signály

Na LP platni je zaznamenaných 15 stôp, 1-4 a 5-15:

1. Frekvenčný rozsah ľavého kanála 800 Hz – 50 kHz. Záznam 28 sekúnd Lineárny rez (linear cut)* (800 – 20000 Hz ±1,5 dB)

2. Frekvenčný rozsah pravého kanála 800 Hz – 50 kHz. Záznam 28 sekúnd Lineárny rez (linear cut)* (800 – 20000 Hz ±1,5 dB)

3. Frekvenčný rozsah ľavého kanála 800 Hz – 50 kHz. Log 28 sekúnd Lineárny rez (linear cut)* (800 – 20000 Hz ±1,5 dB)

4. Frekvenčný rozsah pravého kanála 800 Hz – 50 kHz. Log 28 sekúnd Lineárny rez (linear cut)* (800 – 20000 Hz ±1,5 dB)

5. Referenčný tón 1000 Hz 5 cm/s rms Ľavý

6. Referenčný tón 1000 Hz 5 cm/s rms Pravý

7. Referenčný tón 1000 Hz 5 cm/s rms Vľavo

8. Referenčný tón 1000 Hz 5 cm/s rms vpravo

9. Schopnosť sledovania, bočný vrchol 50 μm

10. Schopnosť sledovania, bočný vrchol 60 μm

11. Schopnosť sledovania, bočný vrchol 70 μm

12. Schopnosť sledovania, bočný vrchol 80 μm

13. Schopnosť sledovania, bočný vrchol 90 μm

14. Schopnosť sledovania, bočný vrchol 100 μm

15. Obdĺžnikový tvar vlny 2,7 ms pracovný cyklus 3:7

* Záznam má konštantnú amplitúdovú rýchlosť počas celého rozsahu.

Ľudské ucho je stále veľmi citlivé na rozdiel v tónovom skreslení; jeho úroveň závisí od stavu hrotu a opotrebovania. Na zachovanie optimálneho zvuku reprodukcie a na minimalizovanie opotrebovania platní a stylusu odporúčame pred každým prehrávaním a po ňom vykonať nasledujúci postup:

– Pred každým použitím opatrne odstráňte prach z povrchu platní pomocou mäkkej antistatickej kefky alebo handričky.

– Pred každým prehrávaním a po ňom nezabudnite odstrániť prach z diamantového hrotu stylusu.

Je potrebné poznamenať, že niektoré gramofónové predzosilňovače môžu generovať určité skreslenie tónu, ktoré nemožno pripísať prenoske alebo jej nastaveniu.
