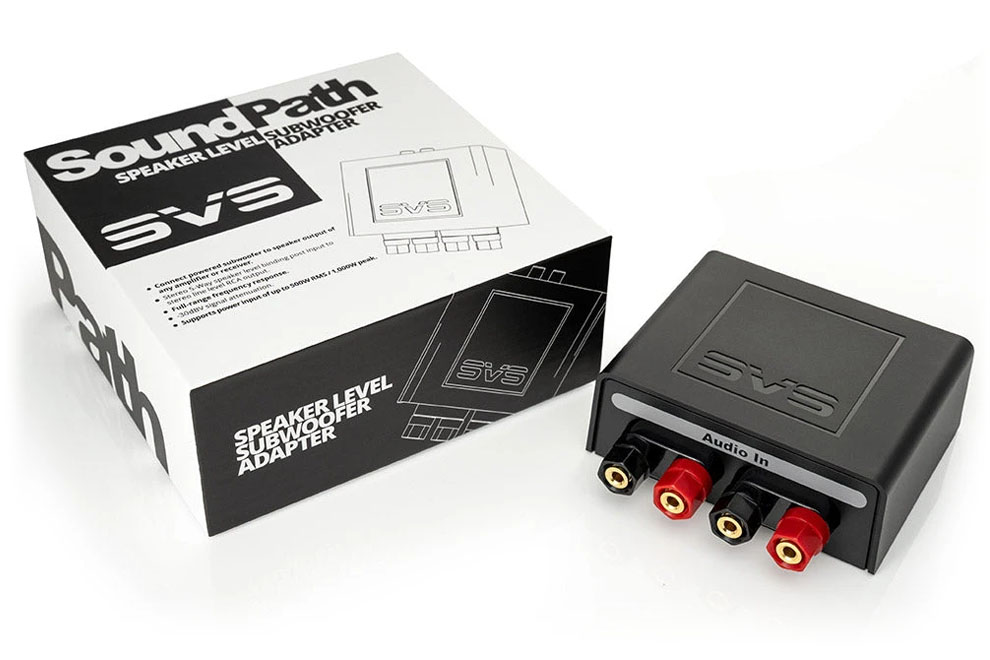

SVS SoundPath Speaker Level Subwoofer Adapter

SoundPath Speaker Level Subwoofer Adapter – pasívny stereo adaptér na prevod reproduktorového signálu zo svoriek zosilňovača na linkový RCA signál pre aktívny subwoofer

Popis produktu

SVS SoundPath Speaker Level Subwoofer Adapter je kompaktný pasívny adaptér, ktorý prevádza reproduktorový signál zo svoriek zosilňovača na nízkoúrovňový stereo RCA signál pre aktívny subwoofer. Umožňuje tak pripojiť subwoofer aj k staršiemu integrovanému zosilňovaču alebo receiveru bez subwooferového či pre-out výstupu.

Adaptér nevyžaduje vlastné napájanie a pri správnom zapojení neodoberá významný výkon zo zosilňovača. Útlm –30 dBV znižuje vysokú úroveň reproduktorového signálu na úroveň vhodnú pre line-level vstup aktívneho subwoofera.

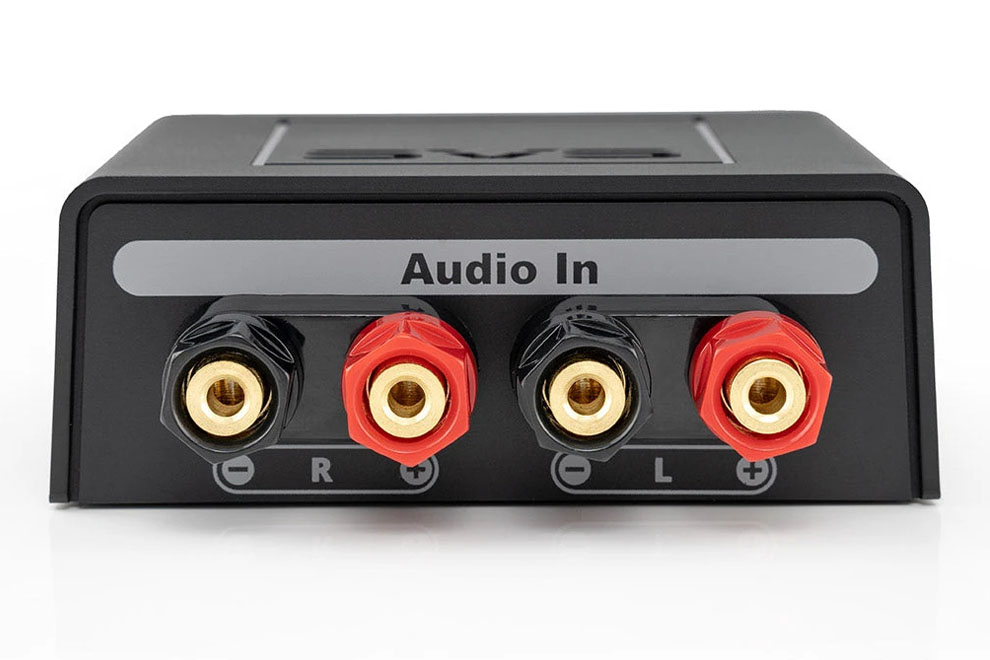

Na vstupe sa nachádzajú stereo 5-cestné pozlátené reproduktorové svorky kompatibilné s holým vodičom, banánikmi aj vidličkami. Výstup tvoria stereo RCA konektory s pozlátenými kontaktmi pre spoľahlivé pripojenie subwoofera.

Vlastnosti

• SVS SoundPath Speaker Level Subwoofer Adapter: Pasívny stereo prevodník reproduktorovej úrovne na linkovú úroveň.

• Funkcia: Adaptér znižuje vysokú úroveň signálu zo svoriek zosilňovača na úroveň vhodnú pre RCA line-level vstup aktívneho subwoofera.

• Reproduktorové vstupy: Stereo 5-cestné pozlátené svorky umožňujú pripojenie holého vodiča, banánikov aj vidličiek.

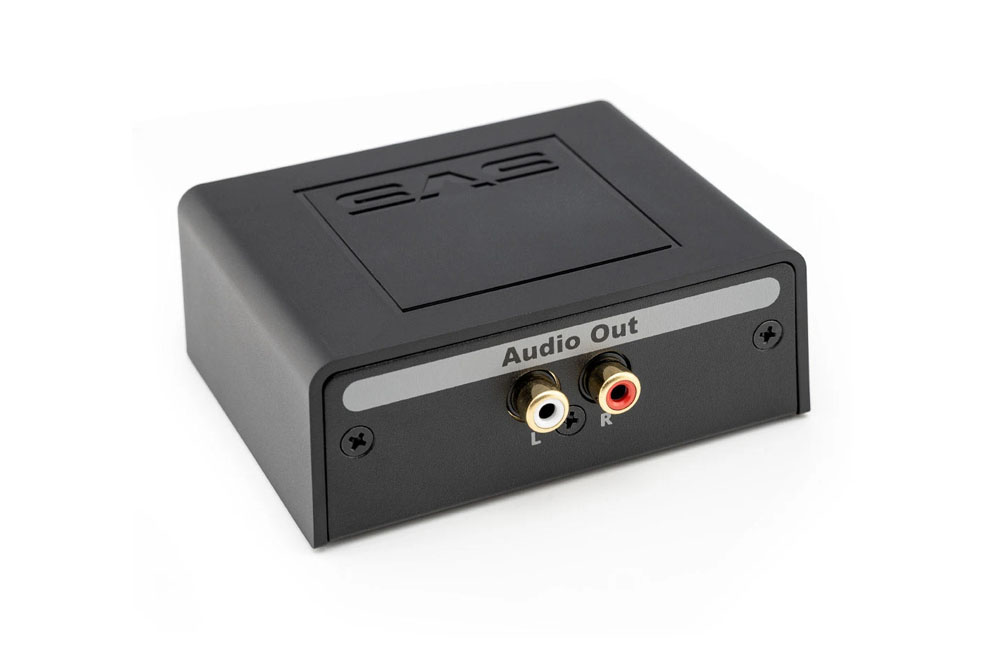

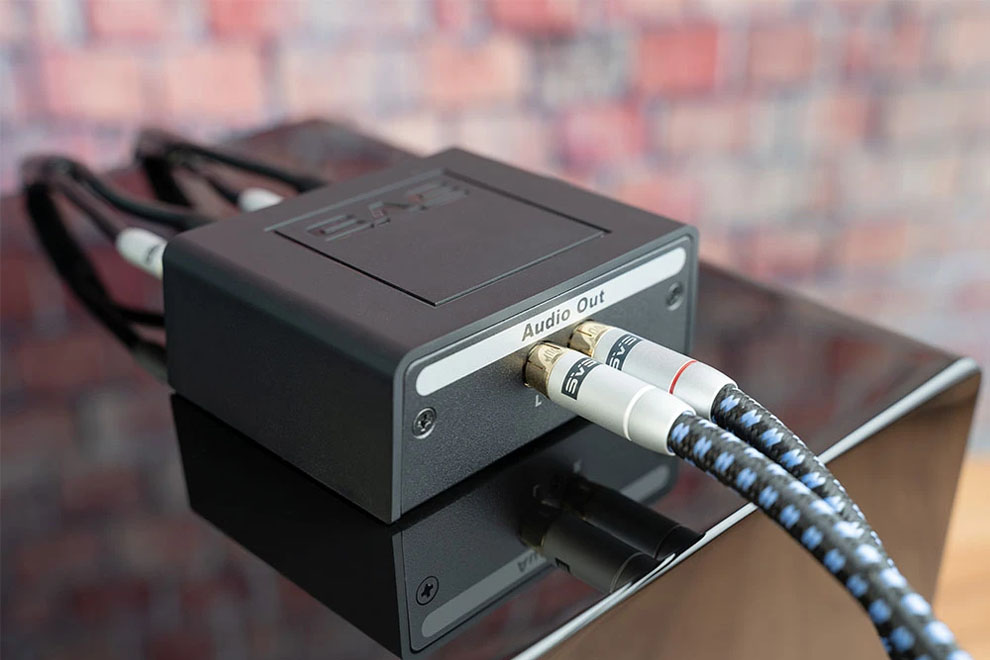

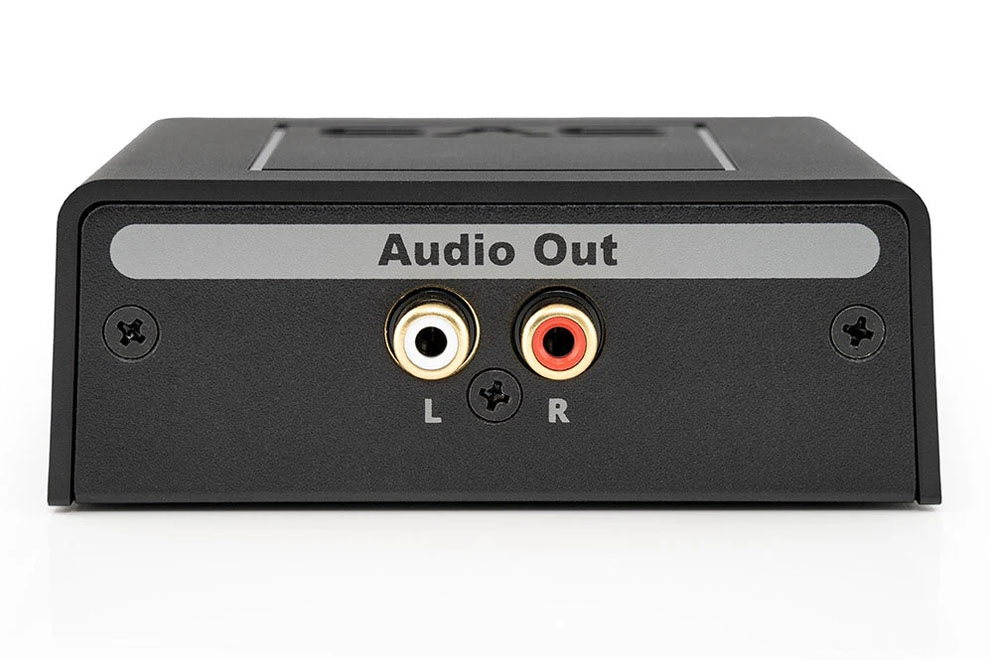

• RCA výstupy: Stereo pozlátené RCA konektory slúžia na pripojenie linkového vstupu aktívneho subwoofera.

• Vstupná impedancia: 4,85 kΩ, vďaka čomu adaptér nezaťažuje výstup výkonového zosilňovača ako klasická reproduktorová záťaž.

• Výstupná impedancia: 150 Ω pre kompatibilitu s bežnými RCA line-level vstupmi.

• Útlm: –30 dBV zabezpečuje prispôsobenie reproduktorového signálu nízkoúrovňovému vstupu subwoofera.

• Výkonová kapacita: 500 W RMS / 1000 W peak, takže adaptér možno použiť aj pri výkonnejších stereo zosilňovačoch.

• Frekvenčná odozva: 10 Hz – 80 kHz s toleranciou ±0,01 dB, čo zabezpečuje širokopásmový prenos signálu.

• THD+N: Menej ako 0,03% pri 10 V v rozsahu 10 Hz – 80 kHz.

• Napájanie: Nie je potrebné, pretože ide o pasívny adaptér.

• Kompatibilita: Vhodný pre integrované zosilňovače, staršie stereo receivery a ďalšie komponenty, ktoré majú iba reproduktorové výstupy.

• Použitie: Pripojenie aktívneho subwoofera s RCA vstupom k zosilňovaču bez subwooferového výstupu.

• Konštrukcia: Kompaktné čierne puzdro s rozmermi 99 × 37 × 103 mm.

• Hmotnosť: 0,28 kg.

• Poznámka k zapojeniu: Adaptér sa pripája paralelne k reproduktorovým výstupom zosilňovača a neumiestňuje sa do série medzi zosilňovač a hlavné reproduktory.

Hlavní konkurenti

• AudioControl LC2i – aktívny prevodník s rozšírenými funkciami pre subwooferové systémy.

• REL High-Level to Low-Level Interface – adaptér pre pripojenie subwoofera k reproduktorovým výstupom.

• Lautsprecher Teufel AC 7520 AP – jednoduchý prevodník pre subwooferové aplikácie.

Hlavné prednosti

• Umožňuje pripojiť aktívny subwoofer k staršiemu zosilňovaču.

• Nepotrebuje vlastné napájanie.

• Vstupuje paralelne do reproduktorového signálu.

• Výkonová kapacita až 500 W RMS.

• Stereo RCA výstup pre subwoofer.

• Pozlátené 5-cestné reproduktorové svorky.

• Kompatibilita s banánikmi, vidličkami aj holým vodičom.

• Nízke skreslenie a široký frekvenčný rozsah.

• Kompaktné rozmery.

• Jednoduchá inštalácia bez nastavovania.

Pre koho je SVS SoundPath Speaker Level Subwoofer Adapter ideálny?

1. Pre majiteľov zosilňovačov bez subwooferového alebo pre-out výstupu.

2. Pre používateľov starších stereo receiverov a integrovaných zosilňovačov.

3. Pre tých, ktorí chcú pripojiť aktívny subwoofer s RCA vstupom.

4. Pre stereo systémy bez integrovanej správy basov.

5. Pre používateľov, ktorí potrebujú pasívne riešenie bez napájania.

6. Pre výkonnejšie hi-fi zostavy s reproduktorovými výstupmi A/B.

Príklady zapojenia nájdete v priloženom PDF manuály >>>

SVS SoundPath Speaker Level Subwoofer Adapter, by z hľadiska impedancie nemal spôsobovať žiadny problém.

Informácia týkajúca sa zapojenia tzv. „Differential Amplifiers“ = BTL zosilňovačov.

Pri použití adaptéra s takýmito zariadeniami je potrebné dávať pozor na správne zapojenie a dodržať pokyny uvedené v PDF manuály.

Príklady modelov, pri ktorých sa automaticky predpokladajú plávajúce (BTL) výstupy:

Streamovacie zosilňovače:

• Sonos Amp
• Bluesound Powernode
• Bluesound Powernode Edge
• WiiM Amp
• WiiM Amp Pro
• WiiM Amp Ultra
• Marantz Model M1

Zosilňovače založené na moduloch Hypex / Purifi / ICEpower:

• NAD C 298
• NAD M23
• Apollon Audio – väčšina modelov
• Audiophonics – séria HPA
• March Audio P422
• mnoho OEM zosilňovačov s modulmi Purifi 1ET400A alebo Hypex NC252MP/NC502MP

Tieto moduly používajú plávajúce výstupné stupne, takže mínus reproduktora nie je pripojený na zem.

Príklad kompaktných zosilňovačov triedy D:

• Fosi Audio V3
• Fosi Audio ZA3
• Topping PA5 II
• Topping PA7
• SMSL AO300
• SMSL A300
• Sabaj A30a

Pri väčšine takýchto zosilňovačov je výstup realizovaný pomocou BTL topológie.

Čo je spoľahlivejšie

Najjednoduchšie je overiť si to pomocou multimetra pri vypnutom a odpojenom zosilňovači.

Ak medzi zápornými svorkami ľavého a pravého kanála nameriate takmer skrat (rádovo desiatky miliohmov až jednotky ohmov), mínusové výstupy bývajú spoločné.

Ak medzi nimi nameriate prerušenie alebo veľmi vysoký odpor, je dosť možné, že ide o BTL/plávajúci výstup.

„Zmení sa pripojením SoundPath adaptéra medzi zosilňovač a reproduktory impedancia reprosústav?“

Správna odpoveď je:

Nie. Adaptér predstavuje veľmi vysokú vstupnú impedanciu, takže jeho pripojenie je pre zosilňovač prakticky neviditeľné.

Výkon dodávaný do reprosústav ani ich menovitá impedancia sa nezmenia.

Jediné, na čo je potrebné dávať pozor, je správne zapojenie pri zosilňovačoch s BTL/plávajúcim výstupom, preto odporúčame s nami pred kúpou adaptéra konzultovať ktorým konkrétnym výstupom disponuje práve váš zosilňovač.
