LAiV Harmony µDAC

Harmony µDAC – ultra-kompaktný high-end stolový D/A prevodník s plne diskrétnou symetrickou R‑2R rezistorovou architektúrou, galvanickým oddelením digitálnej a analógovej sekcie, femtosekundovými hodinami Accusilicon AS318 a diskrétnym výstupným bufferom v triede A, určený pre náročné desktopové aj kompaktné hi-fi systémy s vyváženým XLR pripojením

Popis produktu

LAiV Harmony µDAC je kompaktný samostatný D/A prevodník postavený na diskrétnej, plne symetrickej R‑2R rezistorovej sieti. Nevyužíva bežný integrovaný DAC čip; prevod digitálneho signálu zabezpečuje presne zladená sieť samostatných rezistorov s toleranciou 0,05%. Výrobca ho koncipoval ako prémiové riešenie pre stolové systémy, aktívne monitory alebo kompaktnú hi-fi zostavu, kde je dôležitá malá plocha, ale nie kompromis v koncepcii prevodníka.

Digitálne spracovanie riadi FPGA Intel Altera Cyclone a presnosť časovania zabezpečuje nízkošumový femtosekundový oscilátor Accusilicon AS318. µDAC navyše podporuje synchronizáciu s externým I²S master clock systémom, takže môže byť súčasťou digitálneho reťazca so samostatnými hodinami.

Pre zvukovú čistotu je digitálna a analógová časť galvanicky izolovaná. Takéto elektrické oddelenie má obmedziť prenos rušenia, zemných slučiek a šumu zo zdrojového počítača, streamera alebo USB rozhrania do citlivej analógovej výstupnej sekcie.

Analógový signál vyvádza výhradne cez symetrický XLR výstup s maximálnou úrovňou 4 Vrms a výstupnou impedanciou približne 82 Ω. Výstupný buffer je riešený diskrétne v triede A, čo pomáha vytvoriť stabilné spojenie s vyváženým vstupom zosilňovača, aktívnych monitorov alebo slúchadlového zosilňovača.

Vlastnosti

• LAiV Harmony µDAC : Samostatný high-end digitálno-analógový prevodník bez integrovaného streamera, slúchadlového zosilňovača alebo predzosilňovača.

• DAC architektúra: Plne symetrická diskrétna R‑2R ladder architektúra. Prevod prebieha prostredníctvom siete jednotlivých rezistorov namiesto integrovaného delta-sigma DAC čipu.

• Rezistorová sieť: Presne triedené rezistory s toleranciou 0,05%. Pri R‑2R konštrukcii je presnosť rezistorov zásadná pre lineárnosť prevodu a presnosť nízkoúrovňových signálov.

• FPGA: Intel Altera Cyclone FPGA zabezpečuje digitálne spracovanie a riadenie konverznej architektúry.

• Clock systém: Accusilicon AS318, femtosekundový oscilátor s veľmi nízkym fázovým šumom. Slúži na stabilné časovanie digitálneho signálu a redukciu jitteru.

• I²S master clock synchronizácia: µDAC dokáže pracovať so synchronizáciou z kompatibilného externého I²S master clock zdroja. Praktický prínos je relevantný najmä pre pokročilé digitálne systémy s externými hodinami.

• Galvanické oddelenie: Digitálna a analógová časť sú elektricky oddelené. Znižuje sa tým možnosť prenosu zemného šumu, rušenia z USB a napájacích artefaktov do analógového výstupu.

• Výstupný stupeň: Diskrétny buffer pracujúci v triede A. Je navrhnutý na presné impedančné prispôsobenie a stabilný prenos signálu do nasledujúceho komponentu.

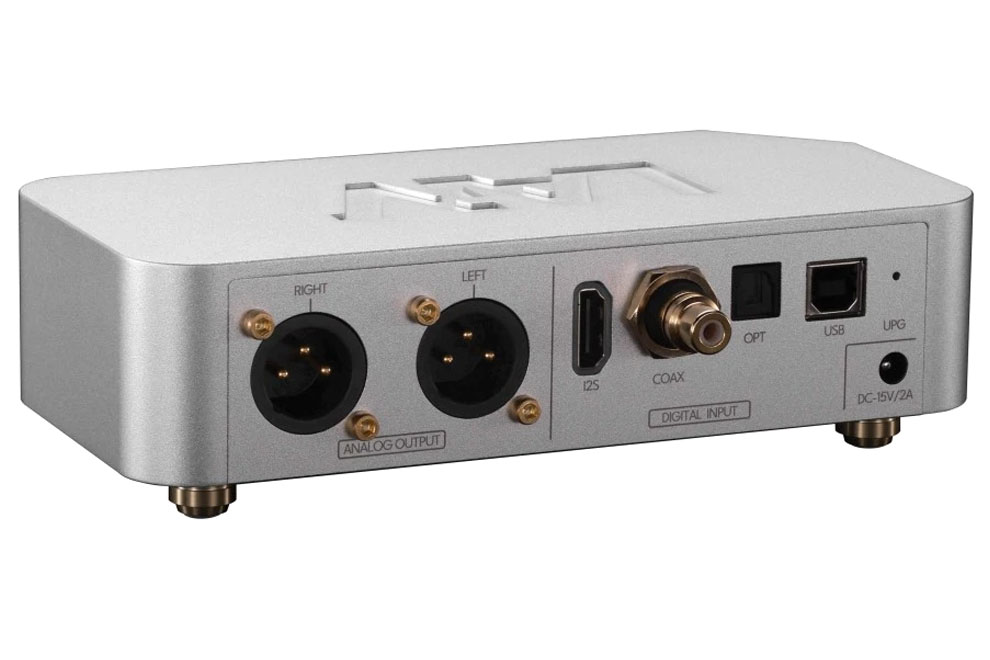

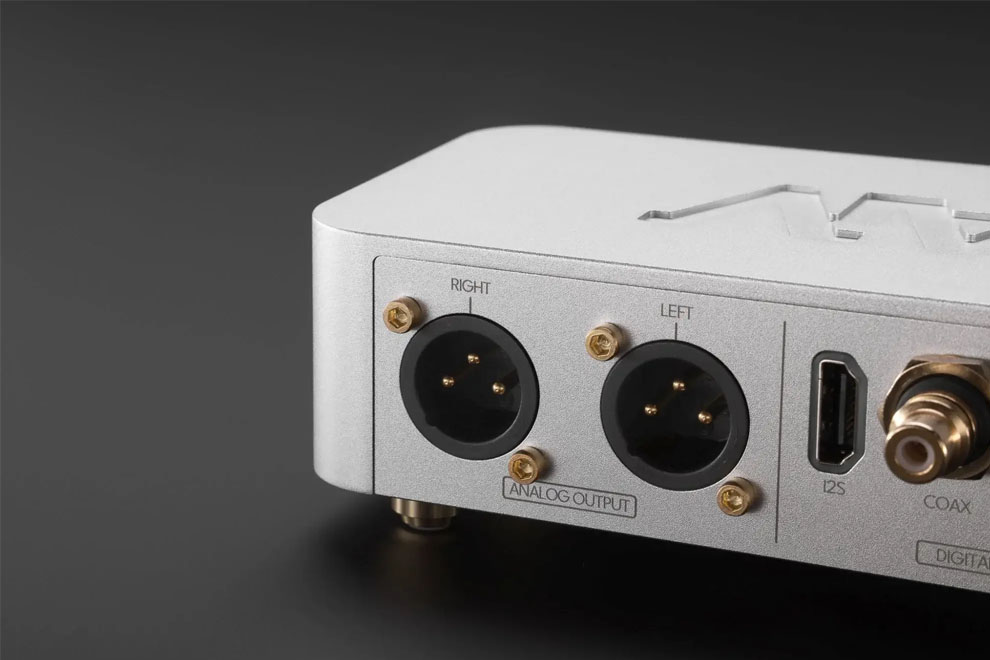

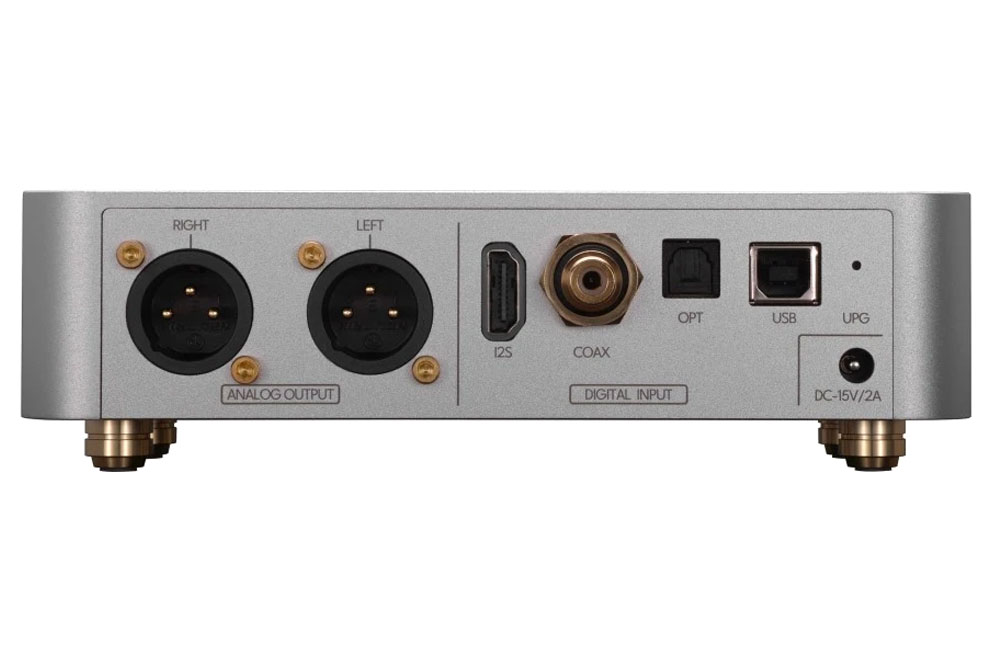

• Analógový výstup: Jeden symetrický stereo XLR výstup. Neobsahuje RCA výstup, preto je ideálny najmä pre zosilňovače, predzosilňovače, aktívne monitory alebo slúchadlové zosilňovače s XLR vstupmi.

• Výstupná úroveň: Maximálne 4 Vrms cez XLR.

• Výstupná impedancia: Približne 82 Ω cez XLR. Nízka výstupná impedancia zlepšuje kompatibilitu s dlhšími symetrickými káblami a so vstupmi zosilňovačov.

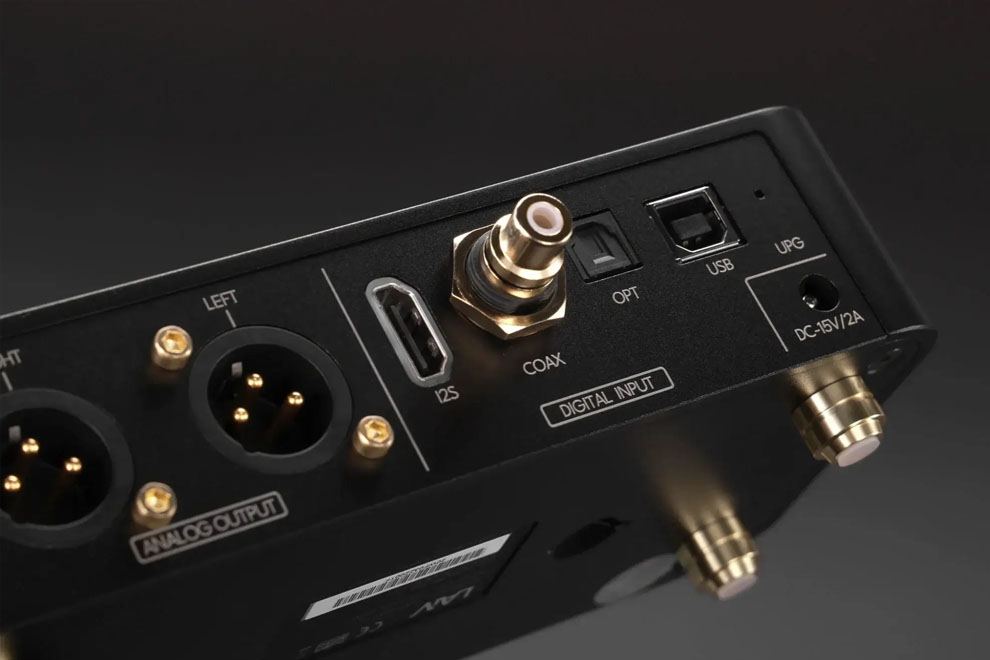

• USB vstup: USB-B. Podporuje PCM od 44,1 kHz do 768 kHz a DSD64 až DSD256.

• I²S vstup: I²S cez HDMI konektor. Podporuje PCM od 44,1 kHz do 768 kHz a DSD64 až DSD256. Pri I²S je vždy potrebné overiť kompatibilitu zapojenia pinov s konkrétnym transportom, pretože I²S cez HDMI nemá úplne univerzálny pinout.

• Optický vstup: Toslink s podporou PCM 44,1 – 192 kHz a DSD64 cez DoP.

• Koaxiálny vstup: RCA S/PDIF s podporou PCM 44,1 – 192 kHz a DSD64 cez DoP.

• Frekvenčná odozva: 20 Hz – 20 kHz v tolerancii ±0,25 dB.

• THD+N: 0,006%.

• Odstup signál/šum: Minimálne 125 dB.

• Dynamický rozsah: Minimálne 110 dB.

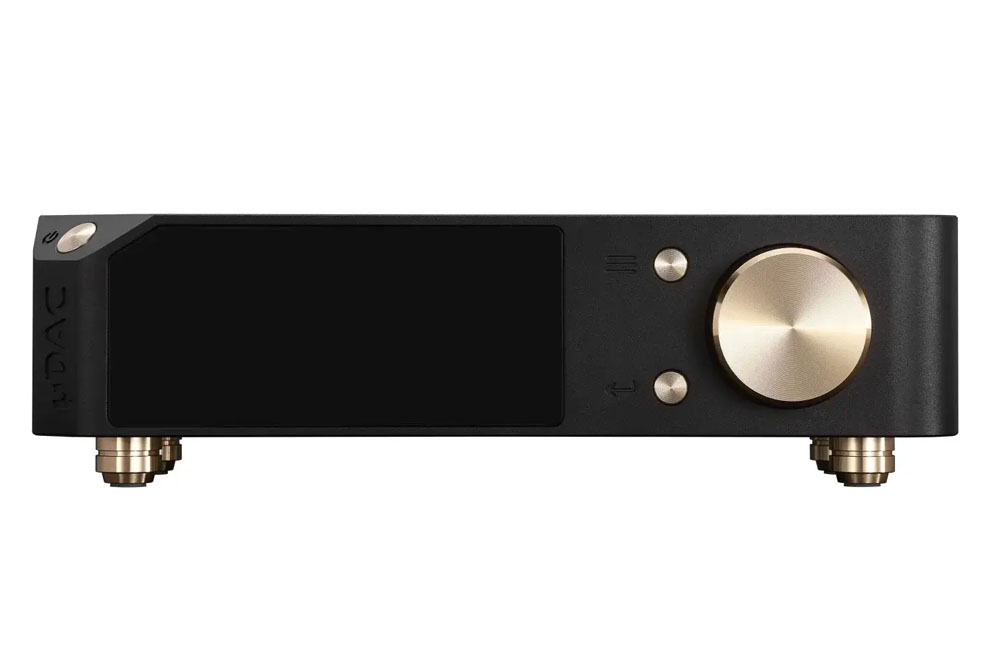

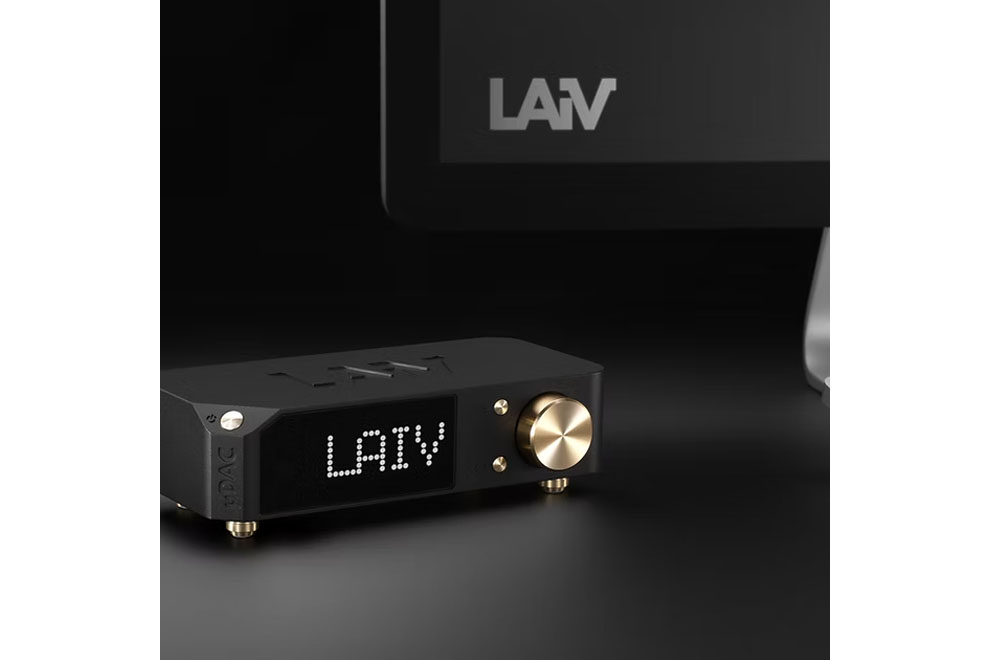

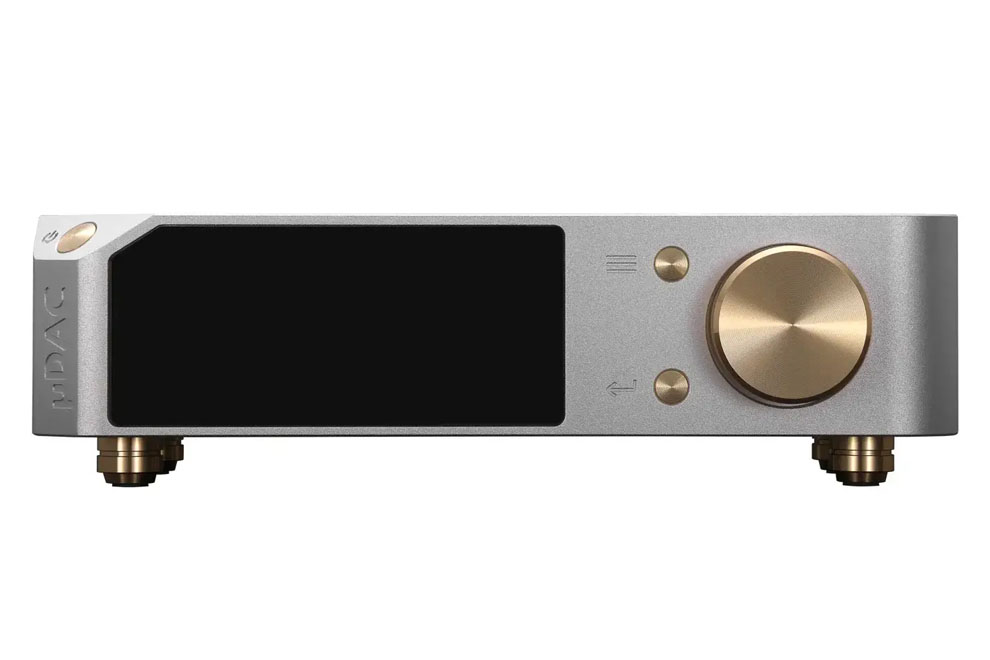

• Displej: Dot-matrix displej pre zobrazenie aktívneho vstupu, vzorkovacej frekvencie a prevádzkového stavu.

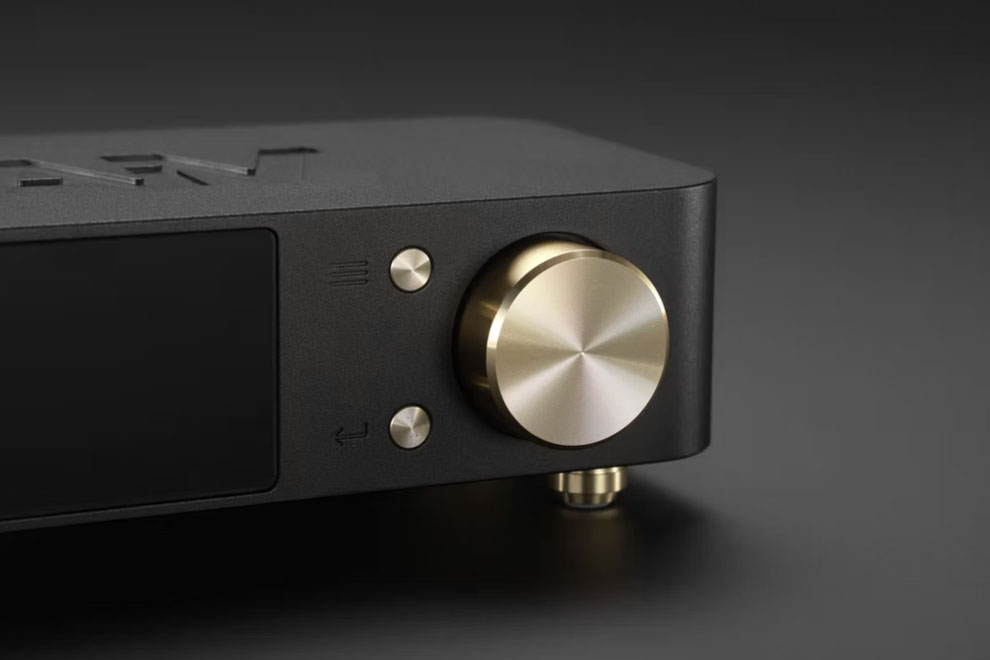

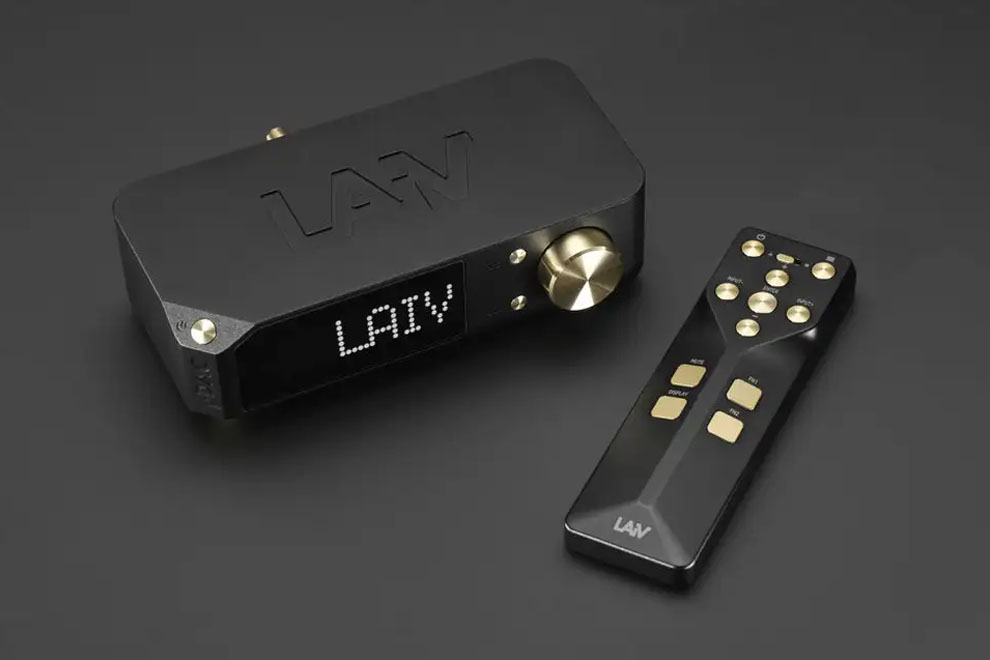

• Ovládanie: Tlačidlá na zariadení; voliteľné diaľkové ovládanie sa predáva samostatne.

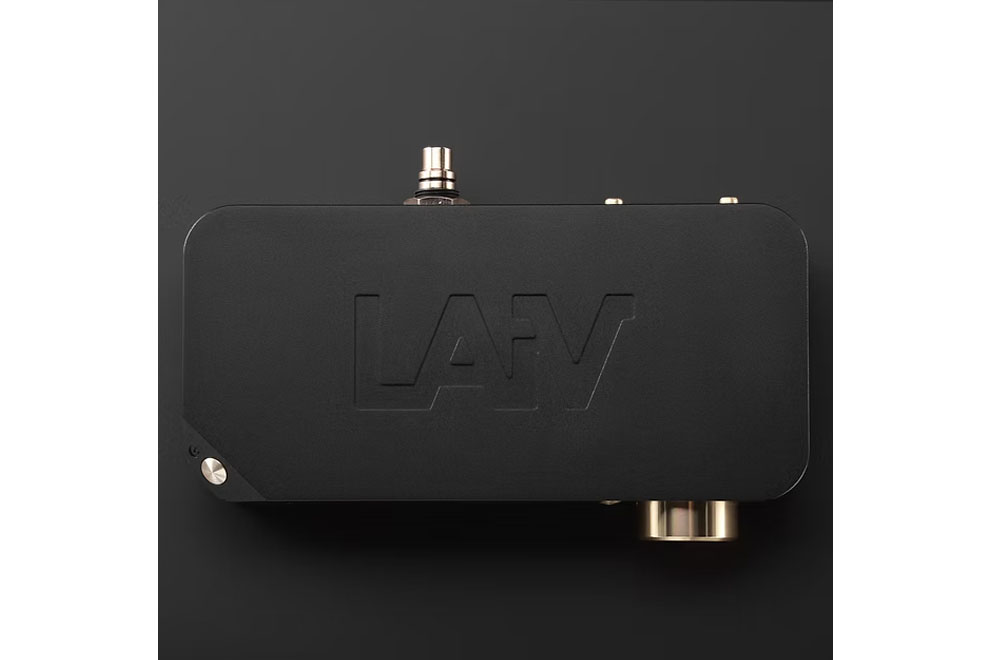

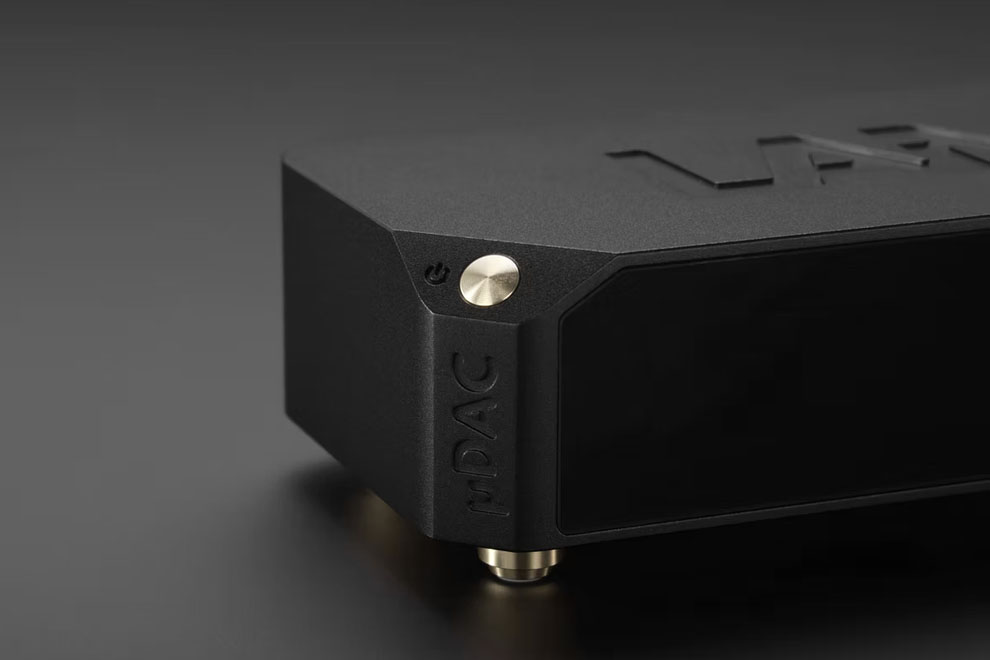

• Šasi: Unibody šasi frézované CNC z jedného bloku hliníka leteckej kvality. Konštrukcia zvyšuje pevnosť, podporuje odvod tepla a obmedzuje citlivosť na vibrácie a elektromagnetické rušenie.

• Farba: Ebony Black (čierna) / Silver (strieborná)

• Rozmery bez nožičiek: 168 × 98 × 40 mm.

• Rozmery s hrotovými nožičkami: 168 × 98 × 50 mm.

• Hmotnosť: Približne 0,7 kg.

Hlavní konkurenti

Hlavné prednosti

• Diskrétna plne symetrická R‑2R rezistorová architektúra.

• Rezistory s presnosťou 0,05%.

• Intel Altera Cyclone FPGA.

• Femto hodiny Accusilicon AS318.

• Podpora I²S master clock synchronizácie.

• Galvanické oddelenie digitálnej a analógovej sekcie.

• Diskrétny výstupný buffer v triede A.

• USB, I²S, optický a koaxiálny digitálny vstup.

• PCM do 768 kHz a DSD256 cez USB a I²S.

• PCM do 192 kHz a DSD64 DoP cez Toslink a koaxiál.

• Symetrický XLR výstup s úrovňou 4 Vrms.

• Výstupná impedancia približne 82 Ω.

• S/N minimálne 125 dB a dynamický rozsah minimálne 110 dB.

• Dot-matrix displej a možnosť dokúpiť diaľkové ovládanie.

• Kompaktné CNC hliníkové šasi 168 × 98 × 50 mm.

• Hmotnosť iba približne 0,7 kg.

Pre koho je LAiV Harmony µDAC ideálny?

1. Pre používateľov, ktorí chcú kompaktný, ale konštrukčne ambiciózny R‑2R DAC na pracovný stôl alebo do menšieho hi-fi systému.

2. Pre majiteľov aktívnych monitorov, integrovaných zosilňovačov alebo predzosilňovačov s vyváženými XLR vstupmi.

3. Pre poslucháčov, ktorí preferujú diskrétnu R‑2R architektúru pred bežným delta-sigma DAC čipom.

4. Pre používateľov počítača, streamera, CD transportu alebo digitálneho transportu s USB, S/PDIF alebo I²S výstupom.

5. Pre hi-res knižnice s PCM do 768 kHz a DSD až DSD256.

6. Pre systémy, v ktorých treba minimalizovať rušenie z USB a digitálnych zdrojov prostredníctvom galvanického oddelenia.

7. Pre náročných používateľov externého master clock systému kompatibilného s I²S synchronizáciou.

8. Pre tých, ktorí nepotrebujú RCA výstup, integrovaný streamer ani slúchadlový zosilňovač a uprednostnia minimalistický XLR DAC.
