LAiV Harmony DAC

Harmony DAC – high-end samostatný D/A prevodník s plne symetrickou diskrétnou R‑2R rezistorovou architektúrou, precízne párovanými rezistormi s toleranciou 0,05%, hodinami Crystek, Class A analógovým výstupným stupňom a modulárnou konštrukciou umožňujúcou budúce rozšírenia, určený pre náročné hi-fi systémy s RCA alebo symetrickým XLR zapojením

Popis produktu

LAiV Harmony DAC je samostatný high-end digitálno-analógový prevodník, postavený na plne diskrétnej a symetrickej R‑2R rezistorovej sieti. Namiesto bežného integrovaného delta-sigma DAC čipu používa presne párované diskrétne rezistory s toleranciou 0,05%, ktoré prevádzajú digitálne hodnoty na analógový signál. Výrobca tým cieli na prirodzenú, plynulú a detailnú reprodukciu bez dôrazu na agresívnu analytickosť.

Digitálne spracovanie riadi FPGA Intel Altera Cyclone, zatiaľ čo o presné časovanie sa starajú kryštálové hodiny Crystek. Pri I²S vstupe možno vybrať lokálne hodiny prevodníka alebo hodiny prichádzajúce zo zdrojového zariadenia; DAC pred potvrdením voľby kontroluje kompatibilitu vstupného hodinového signálu.

Analógová výstupná sekcia pracuje v triede A a poskytuje zároveň nesymetrický RCA aj symetrický XLR výstup. To umožňuje pripojenie k širokej škále integrovaných zosilňovačov, predzosilňovačov, aktívnych reproduktorov či slúchadlových zosilňovačov. Kvalitu kritických častí analógovej cesty podporujú kondenzátory Audio Note Kaisei a Rubycon ZLH.

Výraznou prednosťou je modulárna konštrukcia. V budúcnosti môže byť možné vymeniť alebo modernizovať vstupné, výstupné, napájacie či zobrazovacie moduly bez potreby meniť celý DAC. Masívne CNC frézované unibody šasi z hliníka má obmedzovať vibrácie a elektromagnetické rušenie.

Vlastnosti

• LAiV Harmony DAC: Samostatný digitálno-analógový prevodník pre stereo hi-fi systém. Neobsahuje integrovaný streamer, výkonový zosilňovač ani slúchadlový výstup.

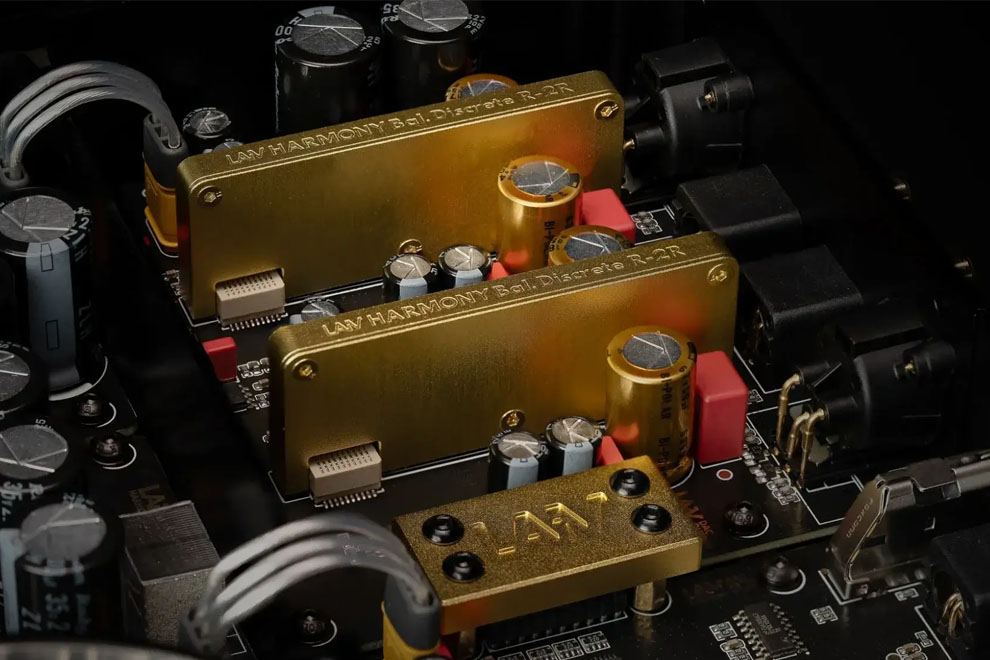

• DAC architektúra: Diskrétny, plne symetrický R‑2R ladder DAC. Digitálne slovo je konvertované cez precíznu rezistorovú sieť na analógové napätie.

• Rezistorová sieť: Diskrétne párované rezistory s toleranciou 0,05%. Pri R‑2R prevodníkoch presnosť odporov priamo ovplyvňuje linearitu a presnosť rekonštrukcie signálu.

• FPGA: Intel Altera Cyclone FPGA zodpovedá za digitálne spracovanie, správu vstupov a riadenie R‑2R prevodu.

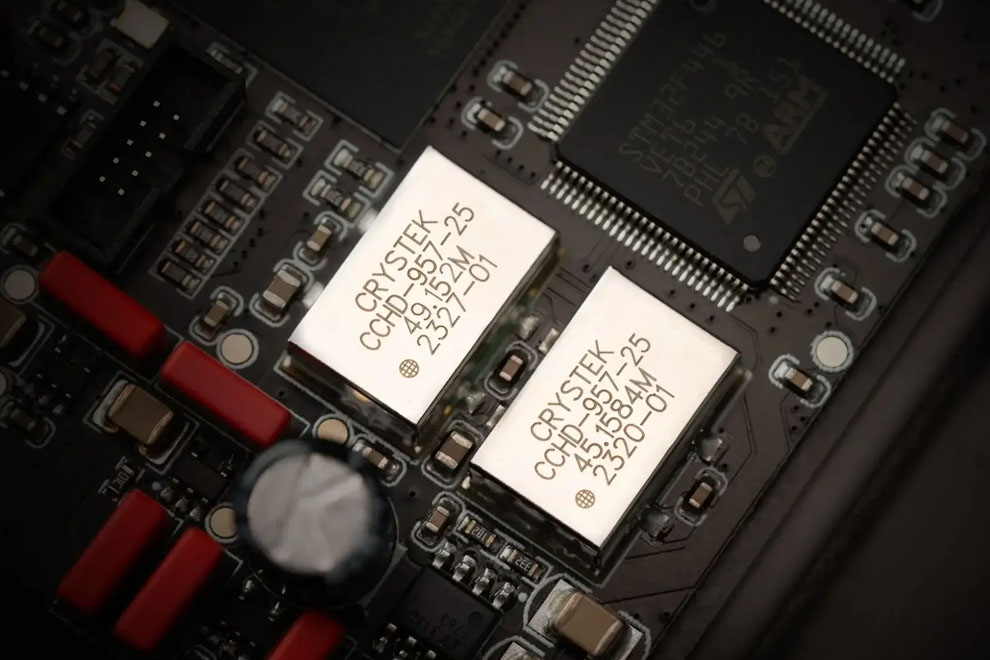

• Clock systém: Kryštálové hodiny Crystek na stabilné časovanie digitálneho spracovania. Cieľom je minimalizovať časové odchýlky digitálneho signálu, označované ako jitter.

• I²S master clock: Pri použití I²S vstupu možno zvoliť interné hodiny DAC-u alebo hodiny prichádzajúce zo zdroja. Zmena nastavenia dáva zmysel iba pri overenej kompatibilite transportu a jeho hodinového systému.

• Výstupný stupeň: Analógový výstupný buffer v triede A. Výstupná sekcia je navrhnutá na stabilné napájanie vstupu zosilňovača, predzosilňovača alebo aktívnych reproduktorov.

• Kondenzátory: Audio Note Kaisei a Rubycon ZLH v kritických častiach obvodu. Ide o kvalitné elektrolytické kondenzátory používané na filtráciu a stabilizáciu v audio obvodoch.

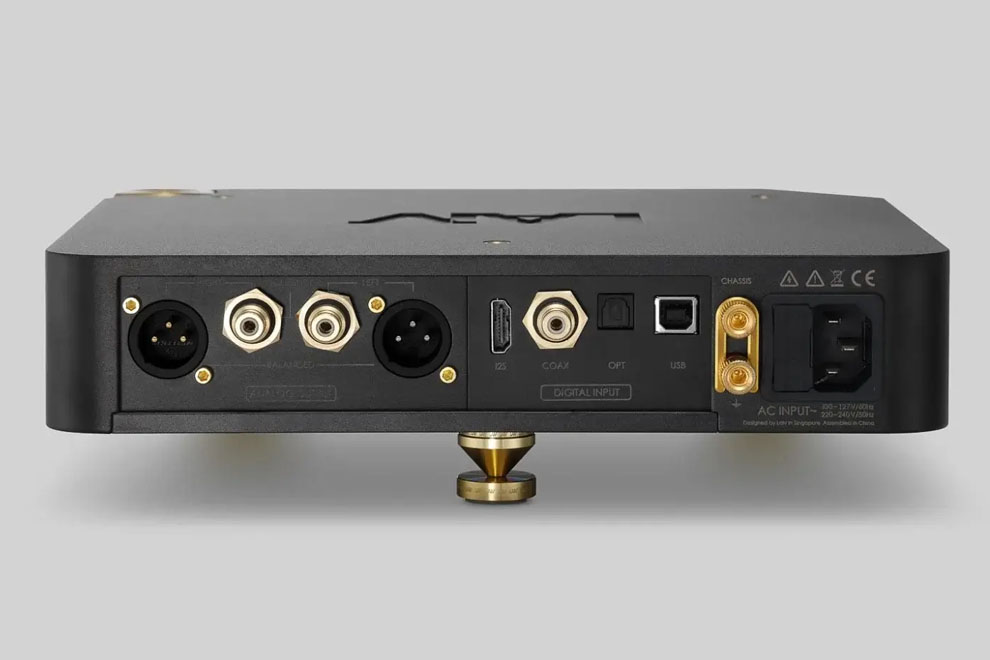

• USB vstup: USB-B s podporou PCM od 44,1 kHz do 768 kHz / 32-bit a DSD64 až DSD256.

• I²S vstup: I²S cez HDMI konektor s podporou PCM 44,1 – 768 kHz / 32-bit a DSD64 – DSD256. I²S cez HDMI nemá univerzálny pinout, preto treba kompatibilitu s konkrétnym digitálnym transportom overiť pred zapojením.

• Optický vstup: Toslink s podporou PCM od 44,1 do 192 kHz / 24-bit a DSD64 cez DoP, ak ho podporuje zdrojový transport.

• Koaxiálny vstup: RCA S/PDIF s podporou PCM od 44,1 do 192 kHz / 24-bit a DSD64 cez DoP.

• RCA výstup: Nesymetrický stereofónny analógový výstup s maximálnou úrovňou približne 2,07 Vrms a výstupnou impedanciou približne 600 Ω.

• XLR výstup: Symetrický stereo analógový výstup s maximálnou úrovňou približne 4,15 Vrms a výstupnou impedanciou približne 1 200 Ω.

• Frekvenčná odozva: 20 Hz – 20 kHz v tolerancii približne ±0,25 dB.

• THD+N: Približne 0,006%.

• Odstup signál/šum: Minimálne 125 dB.

• Dynamický rozsah: Minimálne 110 dB.

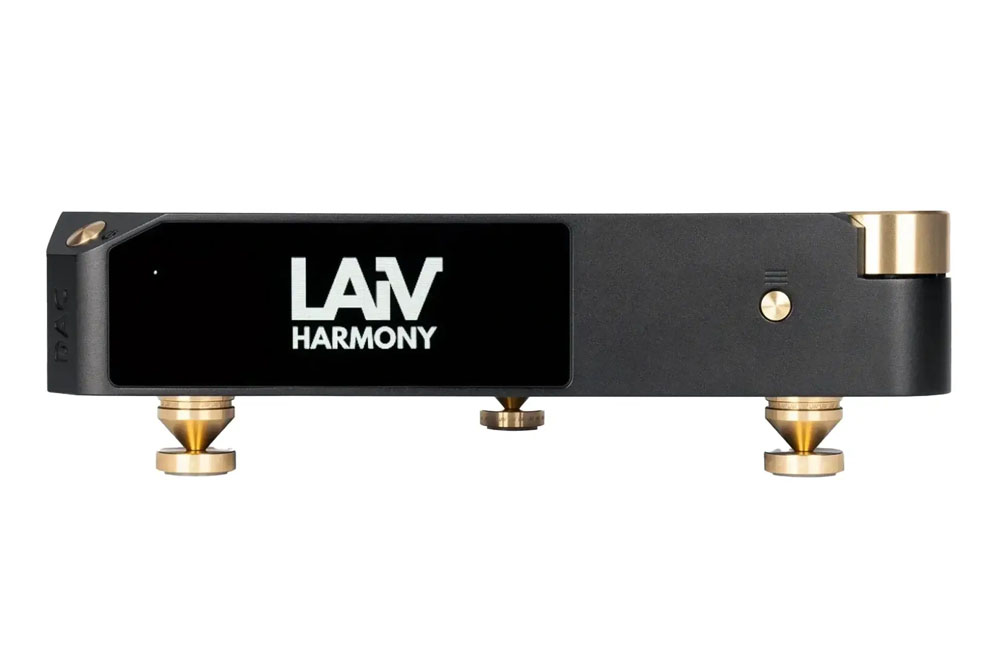

• OLED displej: Biely monochromatický OLED s uhlopriečkou 3,83″, rozlíšením 320 × 132 pixelov a 16 úrovňami šedej. Zobrazuje aktívny vstup, vzorkovaciu frekvenciu, prehrávanie a konfiguráciu DAC-u.

• CD Track Info cez S/PDIF: Pri kompatibilnom CD transporte môže displej automaticky zobrazovať identifikáciu skladby a čas prehrávania z digitálneho S/PDIF signálu. Dostupnosť závisí od konkrétneho transportu a prenášaných metadát.

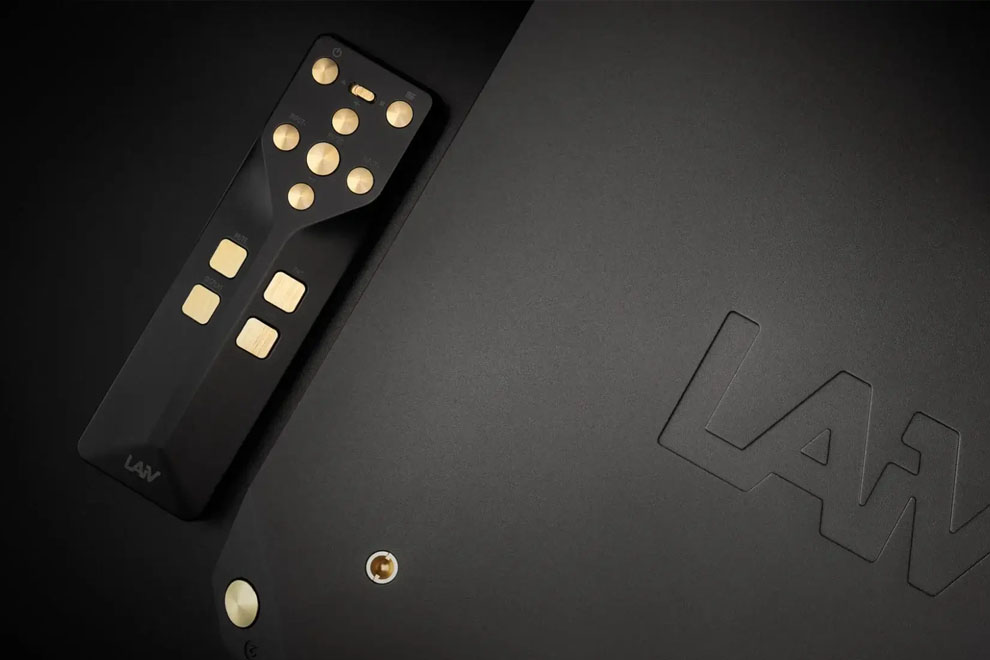

• Ovládanie: Otočný ovládač a tlačidlá na čelnom paneli, doplnené o diaľkové ovládanie. Jeden ovládač môže pracovať s dvomi komponentmi LAiV prostredníctvom prepínača.

• Modulárna konštrukcia: Vstupný modul, výstupný modul, napájací modul, DC moduly a displejový modul sú konštrukčne oddelené. Výrobca tým vytvára priestor pre servis, výmenu komponentov a budúce aktualizácie.

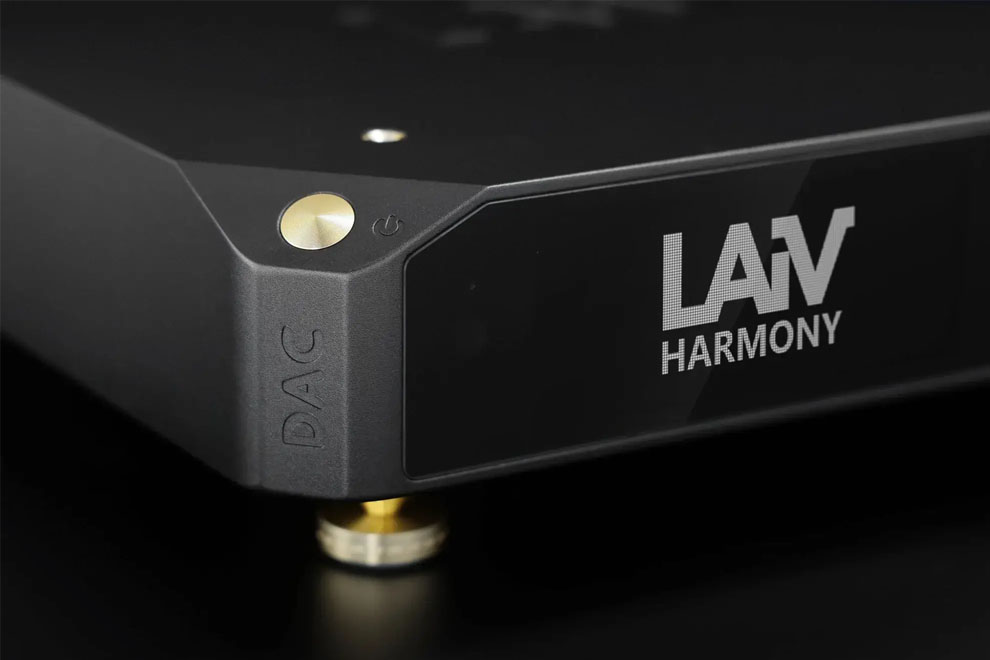

• Šasi: CNC obrábané unibody šasi z hliníkového bloku. Pevná konštrukcia je navrhnutá na zníženie mechanických rezonancií a citlivosti na elektromagnetické rušenie.

• Nožičky: Hrotové nožičky s pribalenou zarovnávacou kartou pre správne umiestnenie a ochranu povrchu racku alebo stolíka.

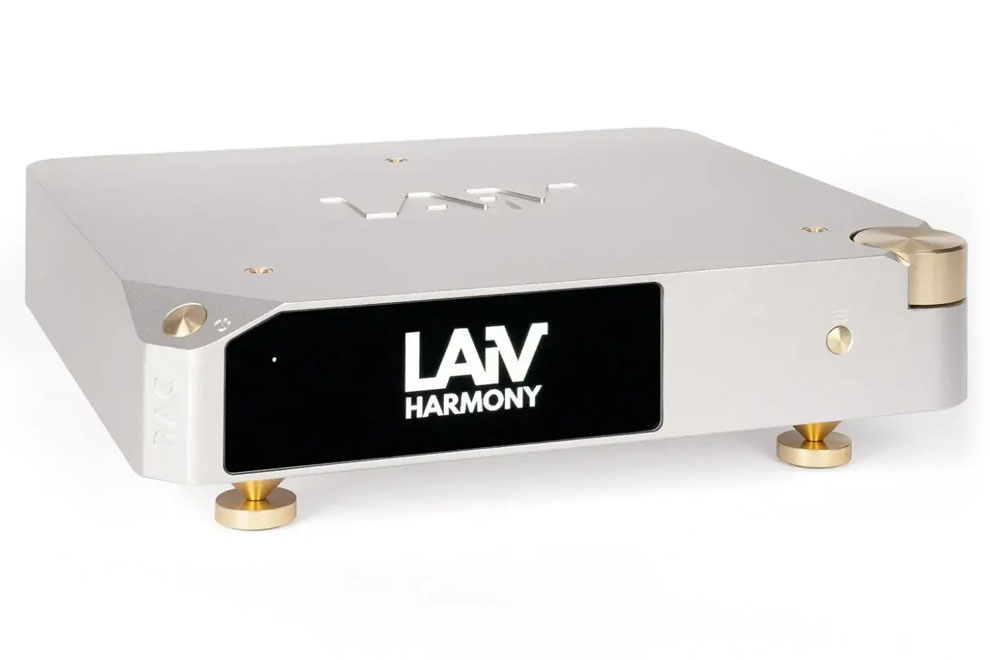

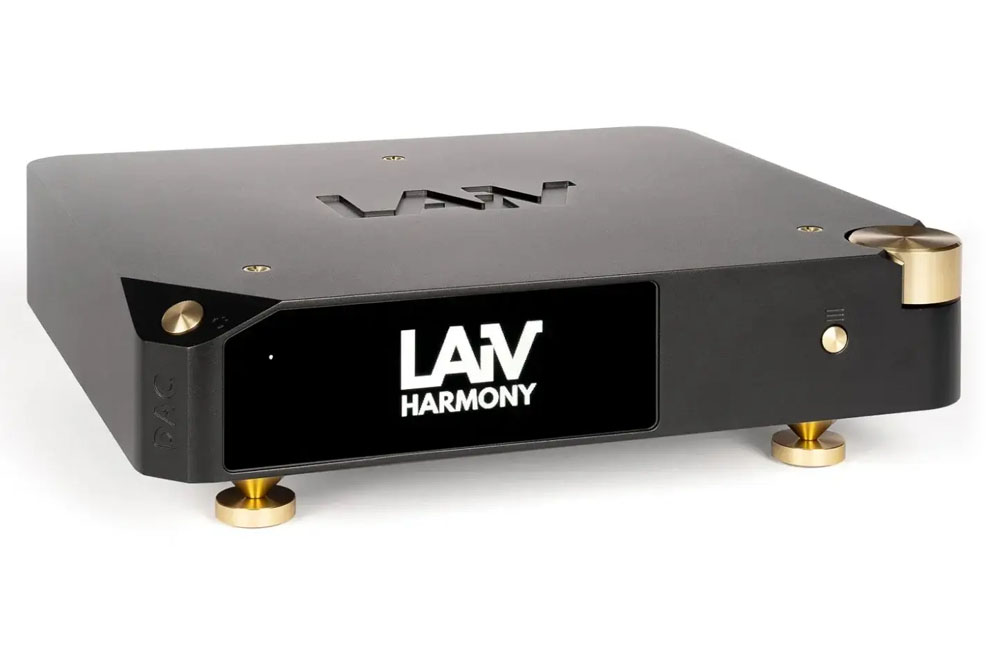

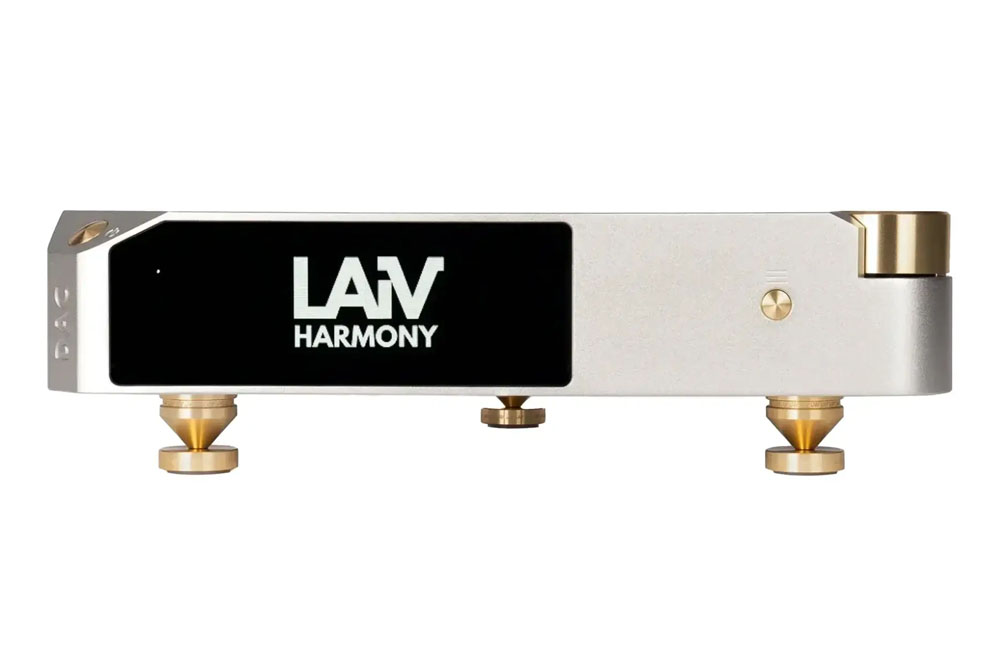

• Farebné prevedenie: Black (čierne) / Silver (strieborné)

• Rozmery bez hrotov: 255 × 250 × 50 mm.

• Rozmery s hrotmi: 255 × 250 × 75 mm.

• Hmotnosť: Približne 4,5 kg.

Hlavní konkurenti

Hlavné prednosti

• Plne symetrická diskrétna R‑2R rezistorová architektúra.

• Presné rezistory s toleranciou 0,05%.

• FPGA Intel Altera Cyclone.

• Stabilné kryštálové hodiny Crystek.

• Class A analógový výstupný stupeň.

• Kvalitné kondenzátory Audio Note Kaisei a Rubycon ZLH.

• USB-B, I²S, koaxiálny a optický digitálny vstup.

• PCM do 768 kHz / 32-bit a DSD256.

• XLR aj RCA analógový výstup.

• I²S s voľbou interných alebo zdrojových master hodín.

• OLED displej s informáciami o vstupe, formáte a prehrávaní.

• Zobrazenie Track ID a času z kompatibilného CD transportu cez S/PDIF.

• Diaľkové ovládanie v štandardnom balení.

• Modulárne vstupné, výstupné, napájacie a zobrazovacie sekcie.

• CNC unibody hliníkové šasi a hrotové nožičky.

• Rozmery 255 × 250 × 75 mm s hrotmi a hmotnosť približne 4,5 kg.

Pre koho je LAiV Harmony DAC ideálny?

1. Pre poslucháčov, ktorí chcú samostatný high-end R‑2R DAC bez zabudovaného streamera alebo zosilňovača.

2. Pre majiteľov kvalitného digitálneho transportu, streamera, CD transportu alebo počítača s USB, S/PDIF či I²S výstupom.

3. Pre stereo systémy s integrovaným zosilňovačom, predzosilňovačom alebo aktívnymi reproduktormi s RCA alebo XLR vstupmi.

4. Pre používateľov s hudobnou knižnicou PCM do 768 kHz a DSD do DSD256.

5. Pre audiofilov, ktorí uprednostňujú diskrétnu R‑2R architektúru a Class A analógový výstup pred štandardnými delta-sigma DAC čipmi.

6. Pre systémy, v ktorých je dôležitá možnosť budúceho servisu, výmeny modulov a technologického rozšírenia.

7. Pre používateľov I²S transportu, ktorí chcú možnosť vybrať optimálny zdroj master clocku.

8. Pre tých, ktorí chcú masívny, elegantný DAC s displejom, fyzickým ovládaním a prémiovou CNC konštrukciou.
