Pro-Ject EVO 10 AS

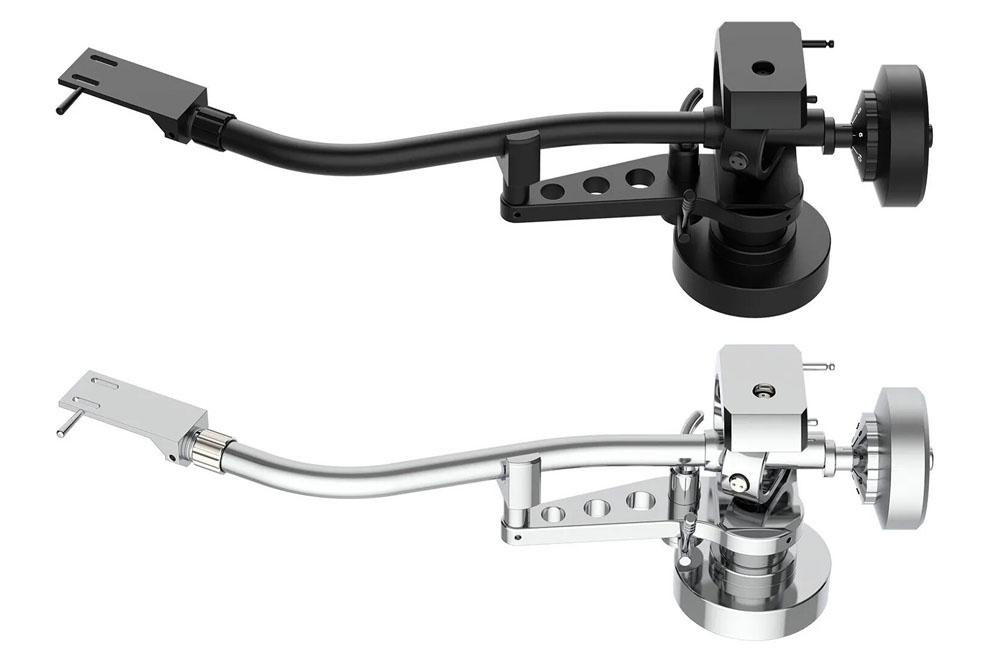

Pro-Ject EVO 10 AS – prémiové 10″ gramofónové ramienko v tvare písmena S s hliníkovou trubicou, odnímateľným SME headshellom, inverzným kardanovým uložením triedy ABEC 7 a nastaviteľným VTA aj azimutom, určené pre kompatibilné gramofóny a náročné analógové zostavy.

Popis produktu

Pro-Ject EVO 10 AS je samostatné gramofónové ramienko s efektívnou dĺžkou 254 mm. Používa hliníkovú trubicu v tvare písmena S a odnímateľný SME headshell, ktorý uľahčuje výmenu prenosiek. Je určené pre gramofóny umožňujúce montáž so vzdialenosťou 238 mm medzi osou taniera a osou otáčania ramienka.

Základom mechaniky je inverzné kardanové uloženie triedy ABEC 7 so štyrmi hrotmi z nehrdzavejúcej ocele. Celohliníkový ložiskový blok poskytuje mechanickú stabilitu a presné vedenie ramienka. Výrobca kladie dôraz na nízke trenie a voľný pohyb pri sledovaní drážky.

Hliníková trubica využíva vnútorné tlmenie a protizávažie obsahuje TPE tlmiaci prvok. Otvorený vonkajší ložiskový prstenec je navrhnutý na obmedzenie zvonových rezonancií. Signál z prenosky vedie flexibilná vnútorná kabeláž z vysokočistej medi, zakončená pozlátenou 5-pinovou DIN zásuvkou.

EVO 10 AS umožňuje nastavenie výšky ramienka aj azimutu. Výšku možno plynulo upraviť po uvoľnení dvoch fixačných skrutiek; azimut sa nastavuje natočením trubice po uvoľnení upevňovacej skrutky. Ramienko sa tak dá prispôsobiť montážnej výške a správnej polohe konkrétnej prenosky.

Vlastnosti

• Pro-Ject EVO 10 AS: Samostatné 10″ gramofónové ramienko s odnímateľným headshellom v tvare písmena „S“.

• Tvar: Hliníková trubica v tvare písmena S.

• Dĺžka: Nominálne 10″, efektívna dĺžka 254 mm.

• Montáž: Vzdialenosť medzi osou taniera a osou otáčania ramienka je 238 mm.

• Presah: 16 mm.

• Zalomenie: Uhol zalomenia prenosky je 21,4°.

• Headshell: Odnímateľné vyhotovenie s konektorom typu SME.

• Uchytenie: Štandardné 1/2″ montážne rozhranie pre prenosku.

• Hmotnosť: Efektívna hmotnosť ramienka s headshellom je 25 g.

• Hmotnosť bez headshellu: Efektívna hmotnosť samotného ramienka je 11,7 g.

• Prenosky: Uvádzaný rozsah kompatibilnej hmotnosti prenosky je 6,5–18 g. Nejde o rovnaký parameter ako efektívna hmotnosť ramienka.

• Prítlak: Nastaviteľný rozsah 0–3 g; konkrétna hodnota sa volí podľa odporúčania výrobcu prenosky.

• Ložiská: Inverzné kardanové uloženie ABEC 7 so štyrmi hrotmi z nehrdzavejúcej ocele.

• Blok: Celohliníkové ložiskové puzdro na stabilné mechanické uloženie.

• Prstenec: Otvorená vonkajšia konštrukcia navrhnutá na obmedzenie zvonových rezonancií.

• VTA: Plynulé nastavenie výšky po uvoľnení dvoch fixačných skrutiek.

• Azimut: Nastavenie natočením trubice ramienka po uvoľnení upevňovacej skrutky.

• Protizávažie: Tlmené TPE prvkom na obmedzenie rezonancií.

• Zdvih: Silikónom tlmený mechanizmus s nastavením podľa výšky ramienka.

• Vodiče: Flexibilná vnútorná kabeláž z vysokočistej medi.

• Výstup: Pozlátená 5-pinová DIN zásuvka.

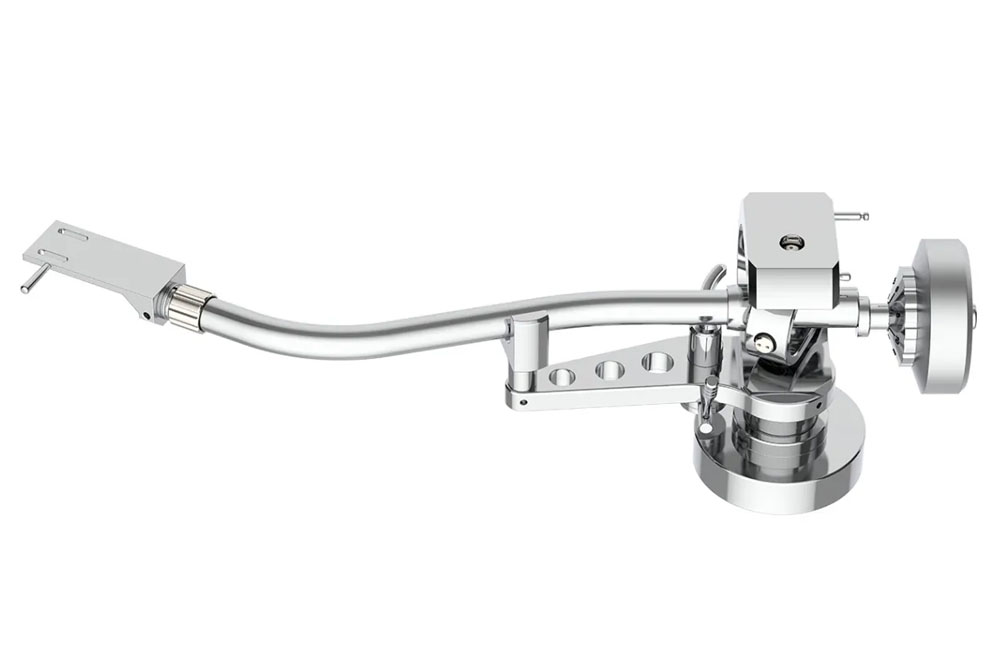

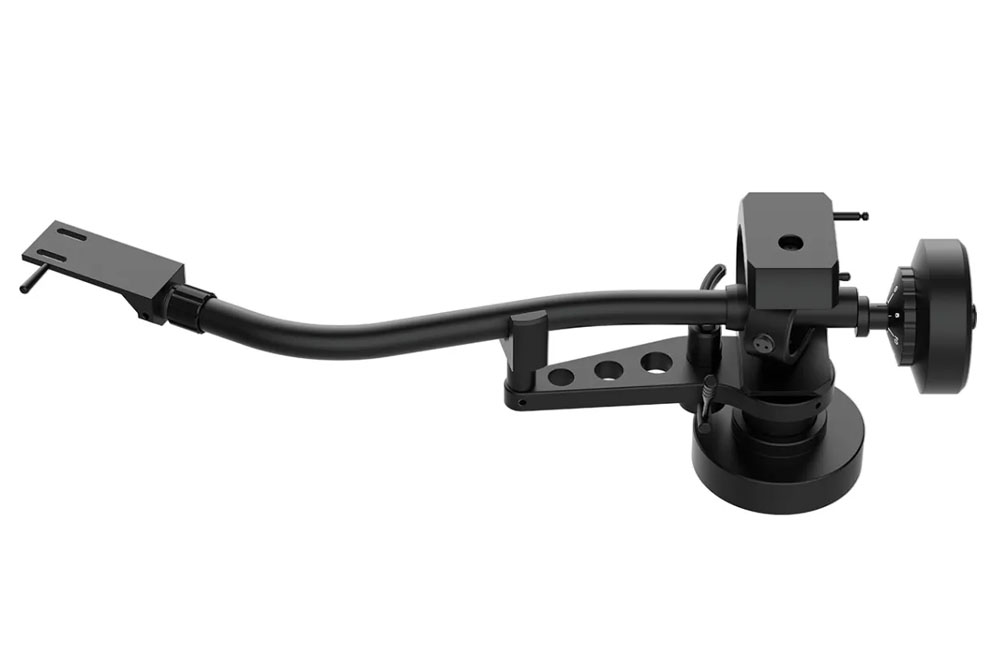

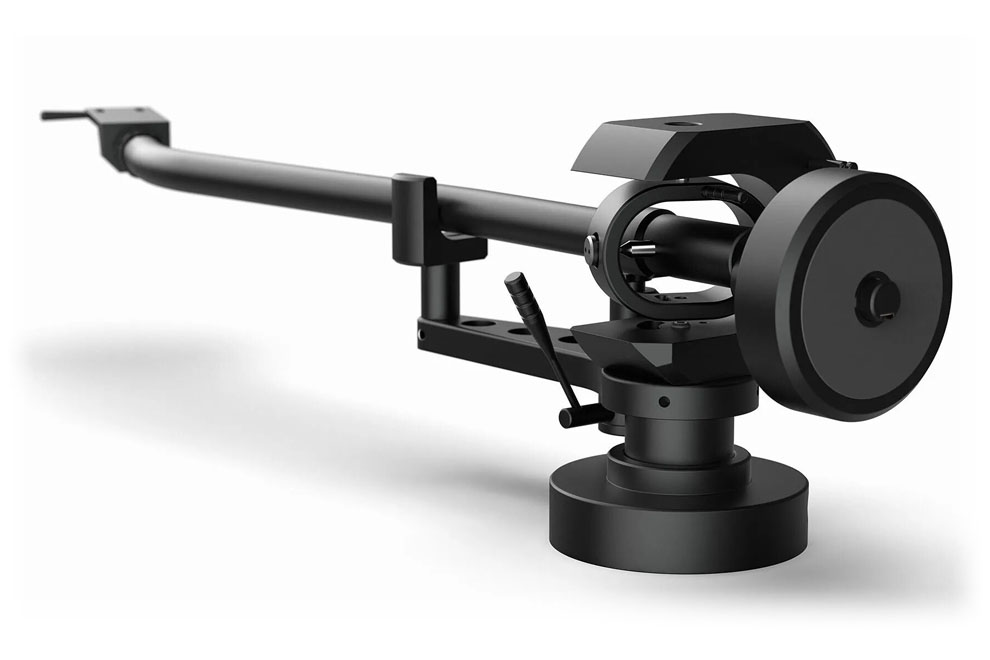

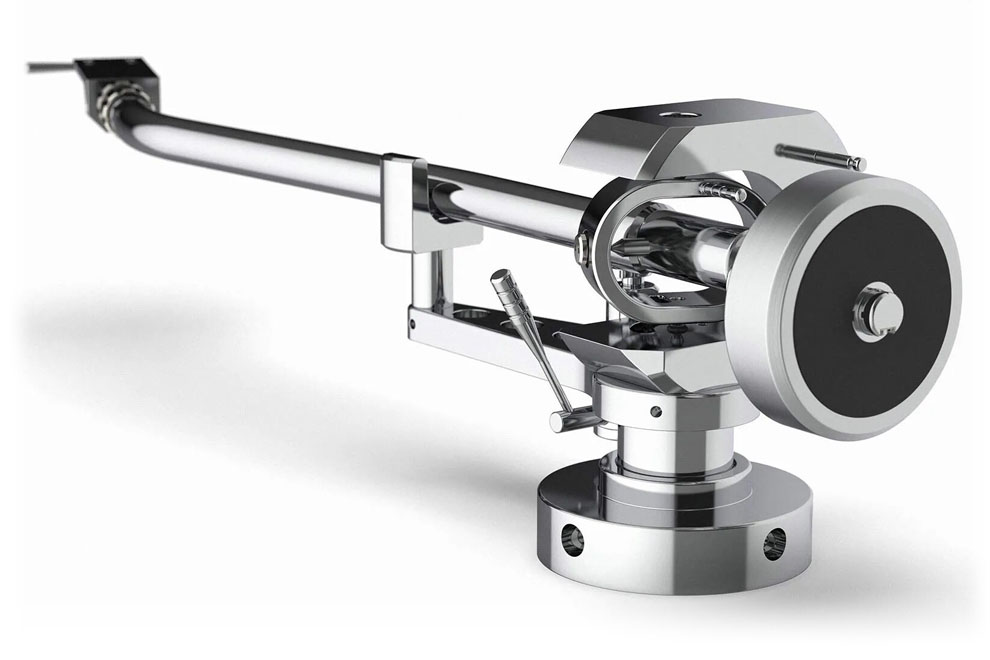

• Vyhotovenia: Rad EVO AS zahŕňa verzie AS Black a AS HG; lesklé hliníkové diely sú ručne leštené.

• Váha: Hmotnosť ramienka bez montážnej príruby je 305 g.

• Pôvod: Vyrobené v Európe.

• Príslušenstvo: Obsah konkrétneho predajného balenia, vrátane phono kábla a montážnych dielov, treba overiť pri objednávke.

Pre koho je ideálny?

1. Pre majiteľov gramofónov umožňujúcich montáž ramienka so vzdialenosťou 238 mm medzi osami.

2. Pre používateľov, ktorí chcú samostatné ramienko s nastaviteľným VTA a azimutom.

3. Pre poslucháčov, ktorí používajú viac prenosiek a ocenia odnímateľný SME headshell.

4. Pre zostavy, v ktorých je potrebné prispôsobiť geometriu a výšku ramienka konkrétnej prenoske.

5. Pre projekty renovácie alebo individuálnej stavby gramofónu s kompatibilnou montážnou základňou.

6. Pre audiofilov, ktorí preferujú hliníkové S-ramienko s presným kardanovým uložením.

Odporúčania pre ramená EVO AS

V závislosti od hmotnosti headshell sú ramená EVO AS vhodné pre prenosky s poddajnosťou 5 až 25 µm/mN.
Najlepšie výsledky dosahujú ramená Pro-Ject EVO AS v spojení s prenoskami s nízkou poddajnosťou > 5 až 10 µm/mN.
Príklady vhodného materiálu pre headshell:

• Hliníkový headshell – rada prenosiek Ortofon Cadenza
• Karbónový headshell – rada prenosiek Ortofon Cadenza
• Drevený headshell – rady prenosiek Ortofon Cadenza a Quintet

O rezonančnej frekvencii

Pri výbere prenosky pre váš gramofón je potrebné vziať do úvahy celkovú efektívnu hmotnosť ramena (= efektívna hmotnosť ramena + hmotnosť prenosky + headshell + montážny hardvér) vo vzťahu k mechanickej poddajnosti (elasticite) konzolového systému prenosky. Správna mechanická zhoda medzi prenoskou a ramenom je jedným z najdôležitejších faktorov pre neutrálny zvuk. Nesúlad môže mať za následok menšie rozlíšenie dynamiky a mikrodynamiky, úzku zvukovú scénu, nafúknuté alebo tenké basy. Rezonančná frekvencia v rozmedzí 7 – 12 Hz je pre systém optimálna.

Výslednú rezonančnú frekvenciu možno vypočítať pomocou tohto vzorca: f = 1000 : (2 x π x √ (M x C))

f = 1000 : (2 x π x √ (M x C))
f – Rezonančná frekvencia prenosky (Hz)
π – 3,14159265359…
C – Bočná poddajnosť prenosky (μm/mN)
M – Celková hmotnosť systému prenosky (súčet hmotností prenosky, headshell, skrutiek +

• Rezonančná frekvencia v rozmedzí 7 – 12 Hz je pre systém optimálna.
• Rezonančný kmitočet mierne mimo optimálnej interval 6,5 – 7 Hz a 12 – 14 Hz možno považovať za možnosť, ktorú možno bez problémov použiť.
• Rezonančná frekvencia mimo intervalu 6,5 – 7 Hz a 12 – 14 Hz je sporná a systém nemusí fungovať správne.

Ako vybrať ideálne protizávažie

Z dodaných protizávaží odporúčame vybrať optimálne závažie podľa týchto pokynov:

(VTF = prítlak = vertikálna prítlačná sila):

1. Čím bližšie je protizávažie k bodu otáčania (pri odporúčanej VTF), tým nižšia je zotrvačnosť.

2. S najnižšou zotrvačnosťou (najbližšie čapu), získate pri použití najťažšieho vhodného protizávažia (pre odporúčanú VTF) najlepší zvuk.

3. Najprv vyberte najťažšie protizávažie a vyskúšajte, či je možné dosiahnuť správne nastavenie VTF. Pokiaľ nie, použite ľahšie protizávažie.

Doplňujúca poznámka:

Pokiaľ sa jedná o novú prenosku, je vhodné nastaviť prítlačnú silu o niečo vyššiu, než je doporučené. Po niekoľkých hodinách hrania je možné potom znížiť prítlak na odporúčanú hodnotu.

Detailný popis, nastavenie a porovnanie ramien EVO v českom jazyku nájdete v sekcii „PDF“ v úvode stránky ↑
