Pro-Ject EVO 12 AS – prémiové 12″ gramofónové ramienko v tvare písmena S s hliníkovou trubicou, odnímateľným SME headshellom, inverzným kardanovým uložením ABEC 7 a nastaviteľným VTA aj azimutom, určené pre kompatibilné gramofóny s dostatočným priestorom na montáž dlhšieho ramienka.

Popis produktu

Pro-Ject EVO 12 AS je najdlhšie ramienko radu EVO AS. Efektívna dĺžka 304,8 mm a montážna vzdialenosť 291,6 mm ho predurčujú pre gramofóny s dostatočne veľkou základňou alebo vhodným samostatným montážnym panelom. Nie je preto priamou náhradou kratšieho ramienka bez overenia montážnych podmienok.

Hliníková trubica v tvare písmena S je spojená s odnímateľným SME headshellom. Ten uľahčuje výmenu prenosiek a umožňuje vyberať z kompatibilných headshellov rôznych materiálov. Pri každej zmene zostavy však treba znovu skontrolovať vyváženie, geometriu a prítlak.

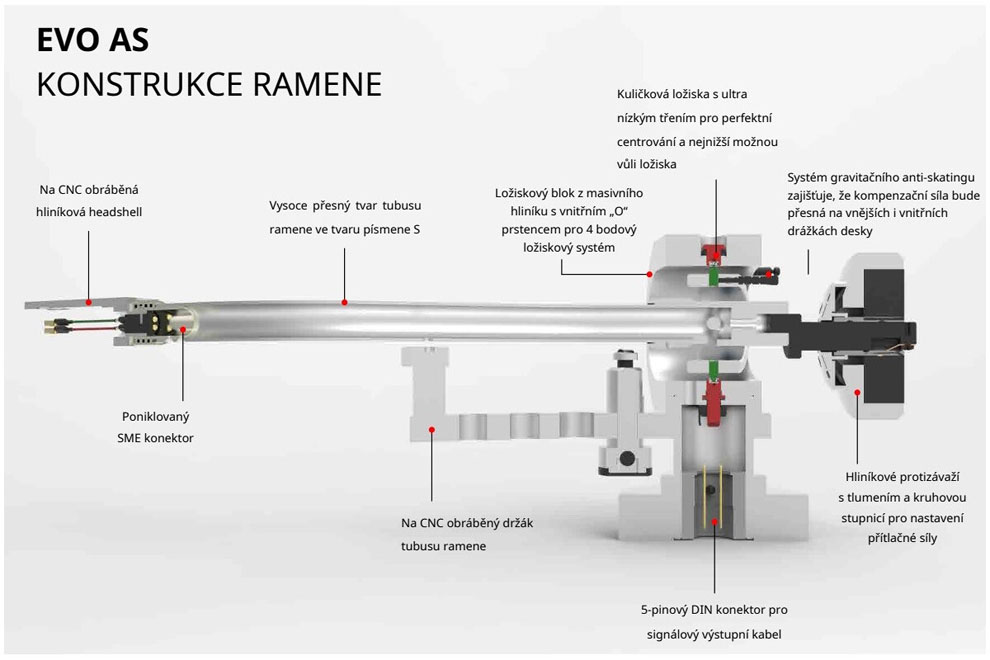

Mechanický základ tvorí inverzné kardanové uloženie ABEC 7 so štyrmi hrotmi z nehrdzavejúcej ocele. Ložiská sú uložené v celohliníkovom bloku, ktorý poskytuje stabilitu pri pohybe ramienka. Otvorený vonkajší prstenec je navrhnutý na obmedzenie zvonových rezonancií.

EVO 12 AS umožňuje plynulé nastavenie výšky ramienka aj doladenie azimutu. TPE tlmené protizávažie, hliníková trubica s vnútorným tlmením a flexibilná medená kabeláž dopĺňajú konštrukciu zameranú na presné sledovanie drážky. Signálový výstup je riešený pozlátenou 5-pinovou DIN zásuvkou.

Vlastnosti

• Pro-Ject EVO 12 AS: Samostatné 12″ gramofónové ramienko s odnímateľným headshellom v tvare písmena „S“

• Tvar: Hliníková trubica v tvare písmena S.

• Dĺžka: Nominálne 12″, efektívna dĺžka 304,8 mm.

• Montáž: Vzdialenosť medzi osou taniera a osou otáčania ramienka je 291,6 mm.

• Presah: 13,2 mm.

• Zalomenie: Uhol zalomenia prenosky je 18°.

• Headshell: Odnímateľné vyhotovenie s konektorom typu SME.

• Uchytenie: Rozstup montážnych drážok prenosky 12,7 mm, teda štandard 1/2″.

• Hmotnosť: Efektívna hmotnosť ramienka s headshellom je 28,1 g.

• Hmotnosť bez headshellu: Efektívna hmotnosť samotného ramienka je 14,5 g.

• Prenosky: Uvádzaný rozsah kompatibilnej hmotnosti prenosky je 7–22 g. Tento rozsah vyjadruje možnosť vyváženia, nie automatickú vhodnosť každej prenosky.

• Prítlak: Nastaviteľný rozsah 0–3 g; konkrétna hodnota sa volí podľa odporúčania výrobcu prenosky.

• Ložiská: Inverzné kardanové uloženie ABEC 7 so štyrmi hrotmi z nehrdzavejúcej ocele.

• Blok: Celohliníkové ložiskové puzdro poskytujúce mechanickú stabilitu.

• Prstenec: Otvorená vonkajšia konštrukcia navrhnutá na obmedzenie zvonových rezonancií.

• Trubica: Hliníkové vyhotovenie s vysokým vnútorným tlmením.

• VTA: Plynulé nastavenie výšky po uvoľnení dvoch fixačných skrutiek.

• Azimut: Nastavenie natočením trubice ramienka po uvoľnení upevňovacej skrutky.

• Protizávažie: Tlmené TPE prvkom.

• Zdvih: Silikónom tlmený mechanizmus, ktorý možno nastaviť podľa výšky ramienka.

• Vodiče: Flexibilná vnútorná kabeláž z vysokočistej medi.

• Výstup: Pozlátená 5-pinová DIN zásuvka.

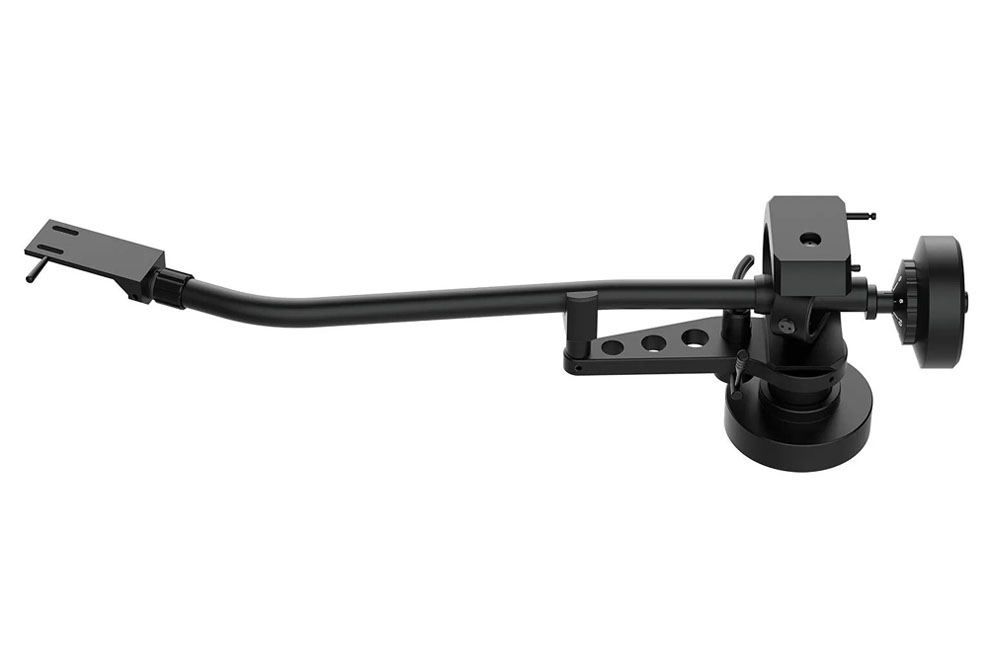

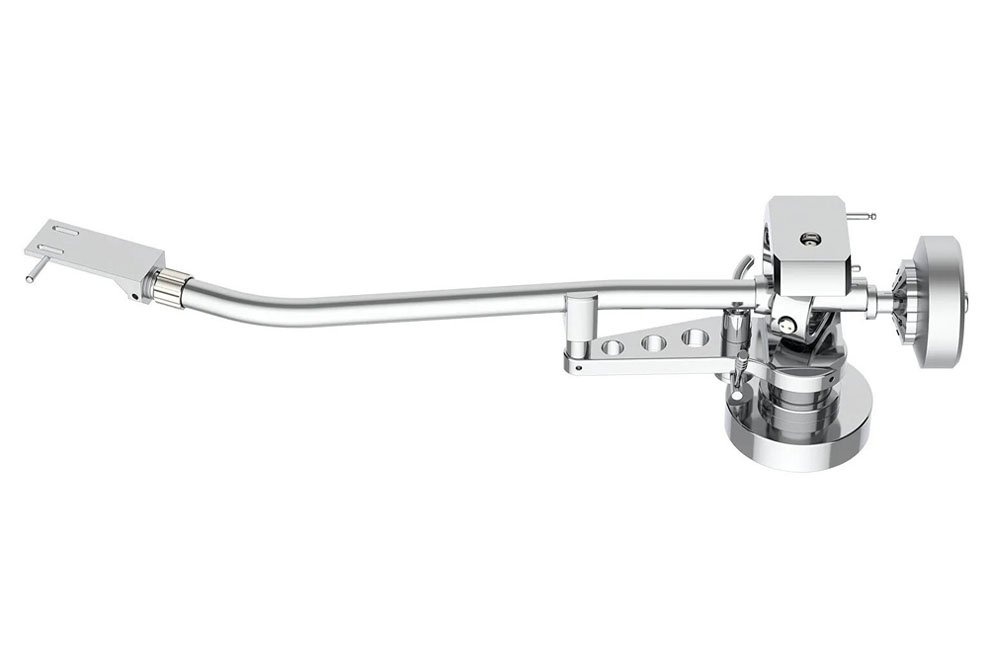

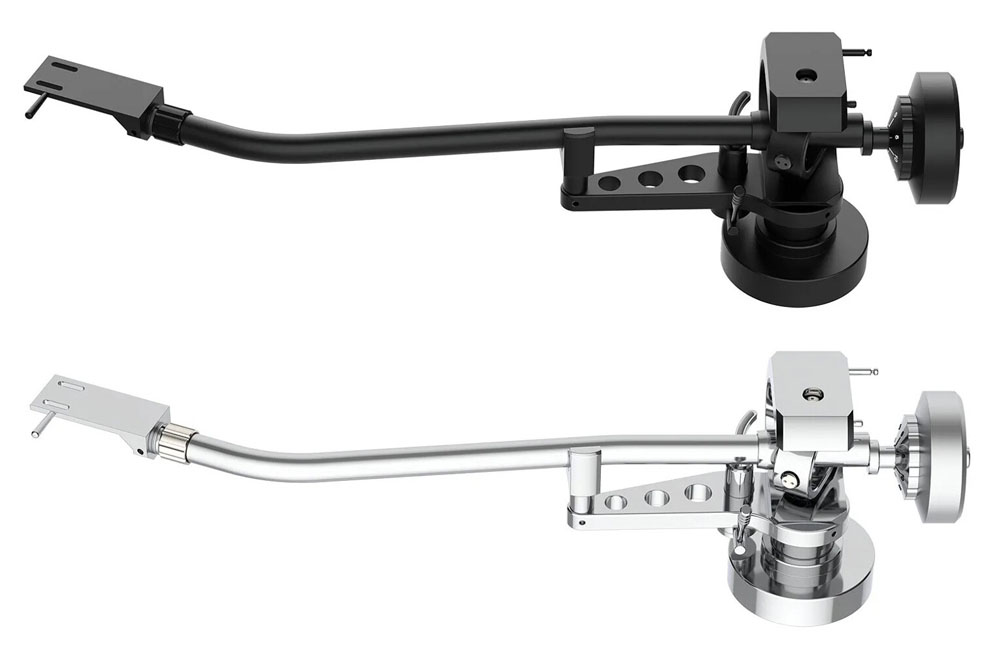

• Vyhotovenia: Rad EVO AS zahŕňa verzie AS Black a AS HG; lesklé hliníkové diely sú ručne leštené.

• Váha: Hmotnosť ramienka bez montážnej príruby je 311 g.

• Pôvod: Vyrobené v Európe.

Pre koho je ideálny?

1. Pre majiteľov gramofónov umožňujúcich montáž 12″ ramienka so vzdialenosťou 291,6 mm medzi osami.

2. Pre používateľov, ktorí chcú samostatné ramienko s nastaviteľným VTA a azimutom.

3. Pre poslucháčov, ktorí používajú viac prenosiek a ocenia odnímateľný SME headshell.

4. Pre projekty individuálnej stavby alebo modernizácie gramofónu s vhodnou montážnou základňou.

5. Pre zostavy, v ktorých je dostatok priestoru na pohyb dlhšieho ramienka a jeho protizávažia.

6. Pre audiofilov, ktorí preferujú hliníkovú S-konštrukciu a presné kardanové uloženie.

Odporúčania pre ramená EVO AS

V závislosti od hmotnosti headshell sú ramená EVO AS vhodné pre prenosky s poddajnosťou 5 až 25 µm/mN.
Najlepšie výsledky dosahujú ramená Pro-Ject EVO AS v spojení s prenoskami s nízkou poddajnosťou > 5 až 10 µm/mN.
Príklady vhodného materiálu pre headshell:

• Hliníkový headshell – rada prenosiek Ortofon Cadenza
• Karbónový headshell – rada prenosiek Ortofon Cadenza
• Drevený headshell – rady prenosiek Ortofon Cadenza a Quintet

O rezonančnej frekvencii

Pri výbere prenosky pre váš gramofón je potrebné vziať do úvahy celkovú efektívnu hmotnosť ramena (= efektívna hmotnosť ramena + hmotnosť prenosky + headshell + montážny hardvér) vo vzťahu k mechanickej poddajnosti (elasticite) konzolového systému prenosky. Správna mechanická zhoda medzi prenoskou a ramenom je jedným z najdôležitejších faktorov pre neutrálny zvuk. Nesúlad môže mať za následok menšie rozlíšenie dynamiky a mikrodynamiky, úzku zvukovú scénu, nafúknuté alebo tenké basy. Rezonančná frekvencia v rozmedzí 7 – 12 Hz je pre systém optimálna.

Výslednú rezonančnú frekvenciu možno vypočítať pomocou tohto vzorca: f = 1000 : (2 x π x √ (M x C))

f = 1000 : (2 x π x √ (M x C))
f – Rezonančná frekvencia prenosky (Hz)
π – 3,14159265359…
C – Bočná poddajnosť prenosky (μm/mN)
M – Celková hmotnosť systému prenosky (súčet hmotností prenosky, headshell, skrutiek +

• Rezonančná frekvencia v rozmedzí 7 – 12 Hz je pre systém optimálna.
• Rezonančný kmitočet mierne mimo optimálnej interval 6,5 – 7 Hz a 12 – 14 Hz možno považovať za možnosť, ktorú možno bez problémov použiť.
• Rezonančná frekvencia mimo intervalu 6,5 – 7 Hz a 12 – 14 Hz je sporná a systém nemusí fungovať správne.

Ako vybrať ideálne protizávažie

Z dodaných protizávaží odporúčame vybrať optimálne závažie podľa týchto pokynov:

(VTF = prítlak = vertikálna prítlačná sila):

1. Čím bližšie je protizávažie k bodu otáčania (pri odporúčanej VTF), tým nižšia je zotrvačnosť.

2. S najnižšou zotrvačnosťou (najbližšie čapu), získate pri použití najťažšieho vhodného protizávažia (pre odporúčanú VTF) najlepší zvuk.

3. Najprv vyberte najťažšie protizávažie a vyskúšajte, či je možné dosiahnuť správne nastavenie VTF. Pokiaľ nie, použite ľahšie protizávažie.

Doplňujúca poznámka:

Pokiaľ sa jedná o novú prenosku, je vhodné nastaviť prítlačnú silu o niečo vyššiu, než je doporučené. Po niekoľkých hodinách hrania je možné potom znížiť prítlak na odporúčanú hodnotu.
