Pro-Ject EVO 9 AS

Pro-Ject EVO 9 AS – prémiové 9″ gramofónové ramienko v tvare písmena S s hliníkovou trubicou, odnímateľným SME headshellom, inverzným kardanovým uložením ABEC 7 a nastaviteľným VTA aj azimutom, určené pre kompatibilné gramofóny a náročné analógové zostavy

Popis produktu

Pro-Ject EVO 9 AS je najkratšie ramienko radu EVO AS. Efektívna dĺžka 230 mm a montážna vzdialenosť 212 mm ho predurčujú pre kompatibilné gramofóny s vhodnou montážnou základňou. Oproti 10″ a 12″ verziám má kompaktnejšiu geometriu, no zachováva rovnaké základné konštrukčné prvky.

Hliníková trubica v tvare písmena S je spojená s odnímateľným SME headshellom. Ten uľahčuje výmenu prenosiek a umožňuje použiť kompatibilné headshelly rôznych materiálov. Po zmene headshellu alebo prenosky je potrebné znovu skontrolovať vyváženie, geometriu a prítlak.

Mechanický základ tvorí inverzné kardanové uloženie ABEC 7 so štyrmi hrotmi z nehrdzavejúcej ocele. Celohliníkový ložiskový blok zabezpečuje stabilitu, zatiaľ čo otvorený vonkajší prstenec je navrhnutý na obmedzenie zvonových rezonancií.

EVO 9 AS umožňuje plynulé nastavenie výšky ramienka aj doladenie azimutu. TPE tlmené protizávažie, hliníková trubica s vnútorným tlmením a flexibilná medená kabeláž dopĺňajú konštrukciu zameranú na presný pohyb pri sledovaní drážky. Signálový výstup je riešený pozlátenou 5-pinovou DIN zásuvkou.

Vlastnosti

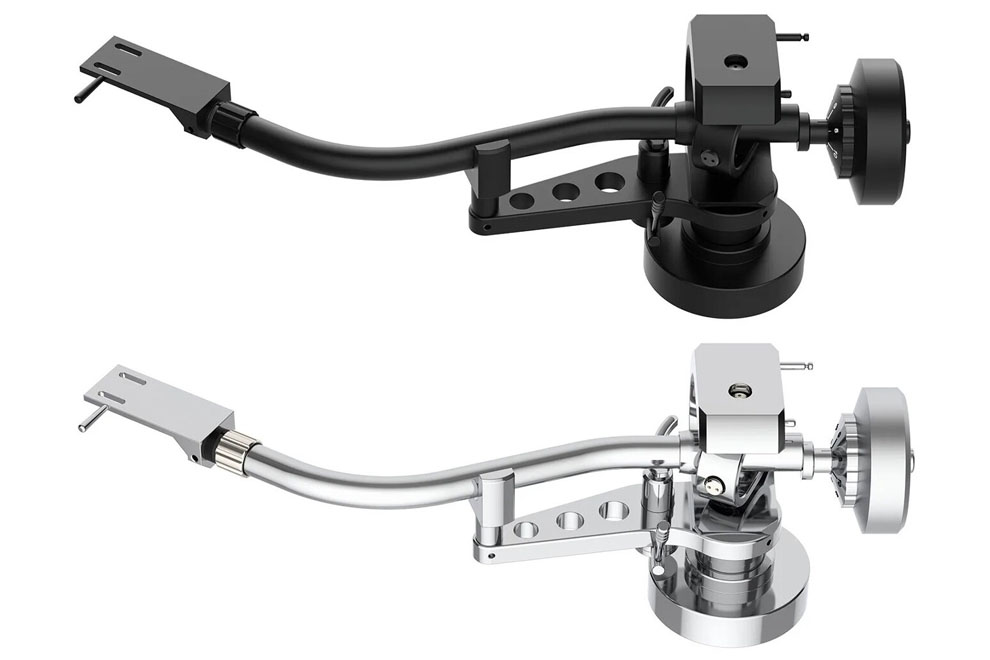

• Pro-Ject EVO 9 AS: Samostatné 9″ gramofónové ramienko s odnímateľným headshellom.

• Tvar: Hliníková trubica v tvare písmena S.

• Dĺžka: Nominálne 9″, efektívna dĺžka 230 mm.

• Montáž: Vzdialenosť medzi osou taniera a osou otáčania ramienka je 212 mm.

• Presah: 18 mm.

• Zalomenie: Uhol zalomenia prenosky je 24°.

• Headshell: Odnímateľné vyhotovenie s konektorom typu SME.

• Uchytenie: Rozstup montážnych drážok prenosky 12,7 mm, teda štandard 1/2″.

• Hmotnosť: Efektívna hmotnosť ramienka s headshellom je 24,2 g.

• Hmotnosť bez headshellu: Efektívna hmotnosť samotného ramienka je 10,6 g.

• Prenosky: Uvádzaný rozsah kompatibilnej hmotnosti prenosky je 6,5–16 g. Tento rozsah vyjadruje možnosť vyváženia, nie automatickú vhodnosť každej prenosky.

• Prítlak: Nastaviteľný rozsah 0–3 g; konkrétna hodnota sa volí podľa odporúčania výrobcu prenosky.

• Ložiská: Inverzné kardanové uloženie ABEC 7 so štyrmi hrotmi z nehrdzavejúcej ocele.

• Blok: Celohliníkové ložiskové puzdro poskytujúce mechanickú stabilitu.

• Prstenec: Otvorená vonkajšia konštrukcia navrhnutá na obmedzenie zvonových rezonancií.

• Trubica: Hliníkové vyhotovenie s vysokým vnútorným tlmením.

• VTA: Plynulé nastavenie výšky po uvoľnení dvoch fixačných skrutiek.

• Azimut: Nastavenie natočením trubice ramienka po uvoľnení upevňovacej skrutky.

• Protizávažie: Tlmené TPE prvkom.

• Zdvih: Silikónom tlmený mechanizmus, ktorý možno nastaviť podľa výšky ramienka.

• Vodiče: Flexibilná vnútorná kabeláž z vysokočistej medi.

• Výstup: Pozlátená 5-pinová DIN zásuvka.

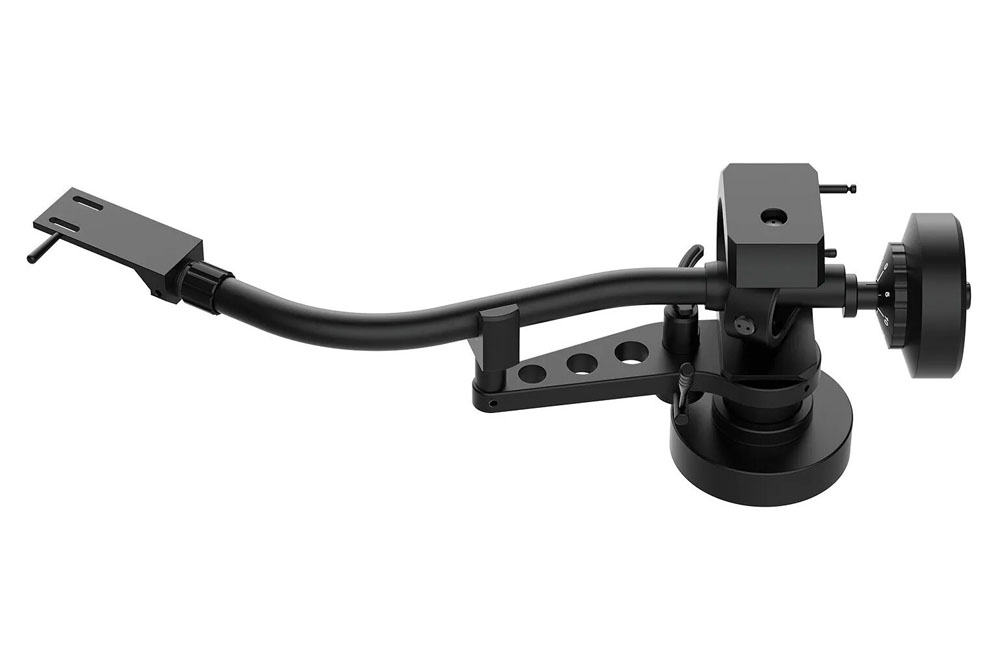

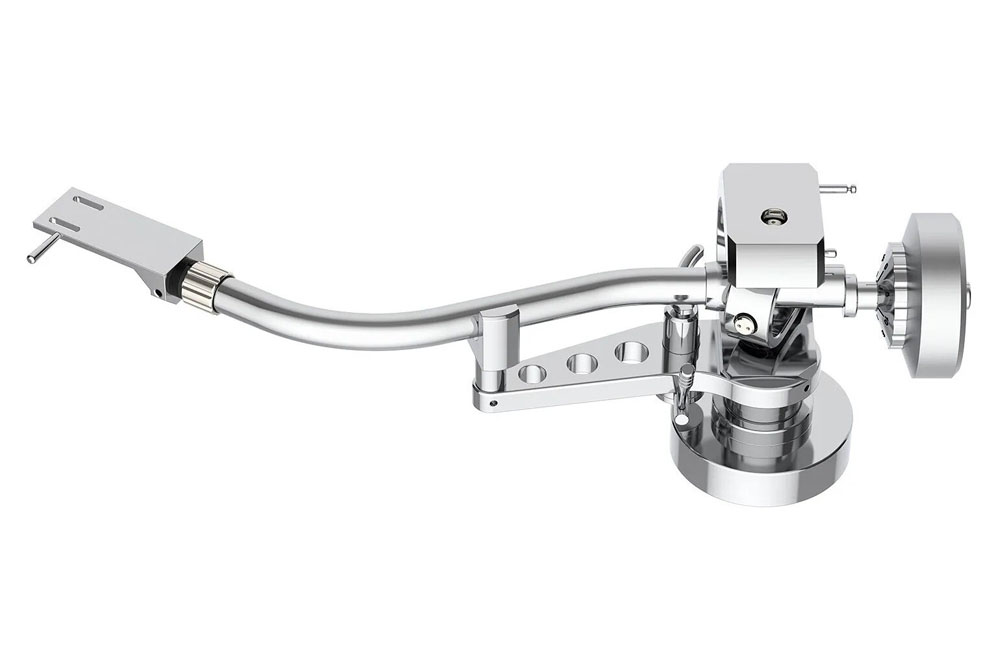

• Vyhotovenia: Rad EVO AS zahŕňa verzie AS Black a AS HG; lesklé hliníkové diely sú ručne leštené.

• Váha: Hmotnosť ramienka bez montážnej príruby je 303 g.

• Pôvod: Vyrobené v Európe.

Pre koho je ideálny?

1. Pre majiteľov gramofónov umožňujúcich montáž 9″ ramienka so vzdialenosťou 212 mm medzi osami.

2. Pre používateľov, ktorí chcú samostatné ramienko s nastaviteľným VTA a azimutom.

3. Pre poslucháčov, ktorí používajú viac prenosiek a ocenia odnímateľný SME headshell.

4. Pre projekty renovácie alebo individuálnej stavby gramofónu s vhodnou montážnou základňou.

5. Pre zostavy, v ktorých je potrebné prispôsobiť výšku a polohu ramienka konkrétnej prenoske.

6. Pre audiofilov, ktorí preferujú hliníkové S-ramienko s presným kardanovým uložením.

Odporúčania pre ramená EVO AS

V závislosti od hmotnosti headshell sú ramená EVO AS vhodné pre prenosky s poddajnosťou 5 až 25 µm/mN.
Najlepšie výsledky dosahujú ramená Pro-Ject EVO AS v spojení s prenoskami s nízkou poddajnosťou > 5 až 10 µm/mN.
Príklady vhodného materiálu pre headshell:

• Hliníkový headshell – rada prenosiek Ortofon Cadenza
• Karbónový headshell – rada prenosiek Ortofon Cadenza
• Drevený headshell – rady prenosiek Ortofon Cadenza a Quintet

O rezonančnej frekvencii

Pri výbere prenosky pre váš gramofón je potrebné vziať do úvahy celkovú efektívnu hmotnosť ramena (= efektívna hmotnosť ramena + hmotnosť prenosky + headshell + montážny hardvér) vo vzťahu k mechanickej poddajnosti (elasticite) konzolového systému prenosky. Správna mechanická zhoda medzi prenoskou a ramenom je jedným z najdôležitejších faktorov pre neutrálny zvuk. Nesúlad môže mať za následok menšie rozlíšenie dynamiky a mikrodynamiky, úzku zvukovú scénu, nafúknuté alebo tenké basy. Rezonančná frekvencia v rozmedzí 7 – 12 Hz je pre systém optimálna.

Výslednú rezonančnú frekvenciu možno vypočítať pomocou tohto vzorca: f = 1000 : (2 x π x √ (M x C))

f = 1000 : (2 x π x √ (M x C))
f – Rezonančná frekvencia prenosky (Hz)
π – 3,14159265359…
C – Bočná poddajnosť prenosky (μm/mN)
M – Celková hmotnosť systému prenosky (súčet hmotností prenosky, headshell, skrutiek +

• Rezonančná frekvencia v rozmedzí 7 – 12 Hz je pre systém optimálna.
• Rezonančný kmitočet mierne mimo optimálnej interval 6,5 – 7 Hz a 12 – 14 Hz možno považovať za možnosť, ktorú možno bez problémov použiť.
• Rezonančná frekvencia mimo intervalu 6,5 – 7 Hz a 12 – 14 Hz je sporná a systém nemusí fungovať správne.

Ako vybrať ideálne protizávažie

Z dodaných protizávaží odporúčame vybrať optimálne závažie podľa týchto pokynov:

(VTF = prítlak = vertikálna prítlačná sila):

1. Čím bližšie je protizávažie k bodu otáčania (pri odporúčanej VTF), tým nižšia je zotrvačnosť.

2. S najnižšou zotrvačnosťou (najbližšie čapu), získate pri použití najťažšieho vhodného protizávažia (pre odporúčanú VTF) najlepší zvuk.

3. Najprv vyberte najťažšie protizávažie a vyskúšajte, či je možné dosiahnuť správne nastavenie VTF. Pokiaľ nie, použite ľahšie protizávažie.

Doplňujúca poznámka:

Pokiaľ sa jedná o novú prenosku, je vhodné nastaviť prítlačnú silu o niečo vyššiu, než je doporučené. Po niekoľkých hodinách hrania je možné potom znížiť prítlak na odporúčanú hodnotu.

Detailný popis, nastavenie a porovnanie ramien EVO v českom jazyku nájdete v sekcii „PDF“ v úvode stránky ↑
